Kiểu WGT chất lượng cao, kết nối bộ giữa, hình trống, bánh răng, trục linh hoạt, khớp nối với ống lót trung gian

Kiểu WGT chất lượng cao, kết nối bộ giữa, hình trống, bánh răng, trục linh hoạt, khớp nối với ống lót trung gian

Giá: Liên hệ

Model: WGT

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Khớp nối bánh răng tang trống WGT là khớp nối cứng-dẻo, đặc biệt thích hợp cho các điều kiện làm việc tốc độ thấp và tải trọng nặng, chẳng hạn như ngành luyện kim, khai thác mỏ, nâng hạ và vận tải, cũng như dầu khí, hóa chất, máy móc nói chung và các loại máy móc truyền động trục khác.

Khớp nối bánh răng tang trống WGT được cấu tạo bởi vành răng trong cùng số răng và khớp nối nửa bích với răng ngoài.
Răng ngoài được chia thành hai loại: răng thẳng và răng tang trống. Răng tang trống có nghĩa là răng ngoài được chế tạo thành một bề mặt hình cầu, tâm của bề mặt hình cầu nằm trên trục bánh răng, và khe hở bên răng lớn hơn khe hở của bánh răng thông thường. Khớp nối răng tang trống có thể cho phép dịch chuyển góc lớn hơn (so với khớp nối răng thẳng) có thể cải thiện điều kiện tiếp xúc của răng, tăng khả năng truyền mô-men xoắn và kéo dài tuổi thọ. Trạng thái tiếp xúc dọc theo chiều rộng răng khi có dịch chuyển góc.

Đặc điểm của khớp nối bánh răng hình trống WGT

1. Khả năng chịu lực mạnh.
2. Bù dịch chuyển góc lớn.
3. Đầu răng của ống răng ngoài có hình kèn, rất thuận tiện cho việc lắp ráp và tháo rời răng trong và răng ngoài.
4. Hiệu suất truyền động: 99,7%.

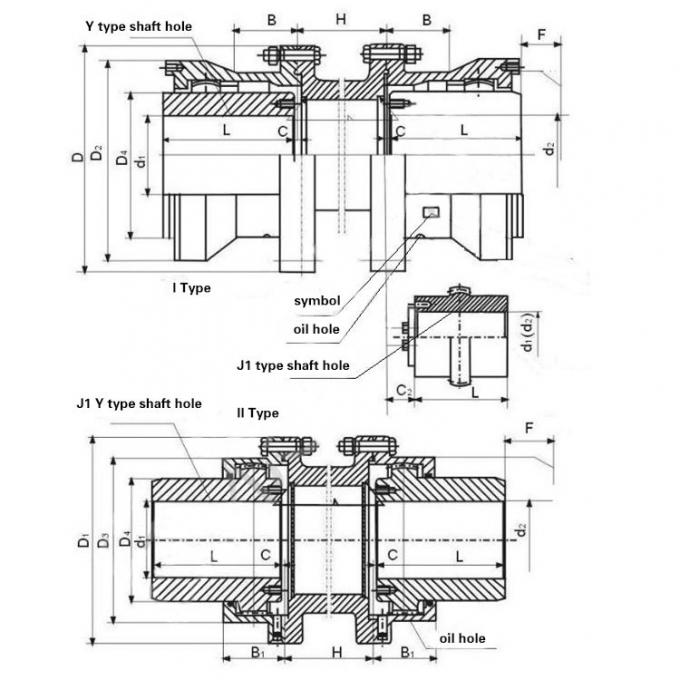

Kiểu WGT chất lượng cao, kết nối bộ giữa, hình trống, bánh răng, trục linh hoạt, khớp nối với ống lót trung gian 0

Size	Torque	Bore Dia	Length	D	D1	D2	D3	D4	B	B1	H	F	C		C2
	Tn
	N.m	d1,d2	L										I	II
WGT1	800	12.14	32	122	115	98	88	60	58	50	75	30	30	--	--
		16.18.19	42										20	14	--
		20.22.24	52										10	4	--
		25.28	62										3	3	18
		30.32.35.38	82										3	3	12
		40.42	112										3	3	12
WGT2	1400	22.24	52	150	145	118	108	77	68	52	80	30	20	4	--
		25.28	62										10	3	--
		30.32.35.38	82										3	3	16
		40.42.45.48.50.55.56	112										3	3	16
WGT3	2800	22.24	52	170	165	140	125	90	80	54	80	30	33	7	--
		25.28	62										23	3	--
		30.32.35.38	82										3	3	16
		40.42.45.48.50.55.56	112										3	3	16
		60.63	142										3	3	16
WGT4	5000	30.32.35.38	82	200	195	160	145	112	90	58	100	30	13	3	--
		40.42.45.48.50.55.56	112										3	3	17
		60.63.65.70.71.75	142										3	3	17
		80	172										3	3	17
WGT5	8000	30.32.35.38	82	225	215	180	168	128	100	63	100	30	23	3	--
		40.42.45.48.50.55.56	112										3	3	19
		60.63.65.70.71.75	142										3	3	19
		80.85.90	172										3	3	19
WGT6	11200	32.35.38	82	245	230	200	185	145	112	67	100	30	35	5	--
		40.42.45.48.50.55.56	112										5	5	--
		60.63.65.70.71.75	142										5	5	20
		80.85.90.95	172										5	5	20
		100	212										5	5	20
WGT7	16000	32.35.38	82	272	265	230	210	160	122	74	120	30	45	5	--
		40.42.45.48.50.55.56	112										15	5	--
		60.63.65.70.71.75	142										5	5	20
		80.85.90.95	172										5	5	20
		100.110	212										5	5	20
WGT8	22400	55.56	112	290	272	245	225	176	136	81	120	30	29	5	--
		60.63.65.70.71.75	142										5	5	34
		80.85.90.96	172										5	5	20
		100.110.120.125	212										5	5	38
WGT9	28000	65.70.71.75	142	315	305	265	245	190	140	88	155	30	5	5	28
		80.85.90.95	172										5	5	28
		100.110.120.125	212										5	5	28
		130.140	252										5	5	28
WGT10	45000	75	142	355	340	300	280	225	165	98	155	30	28	5	--
		80.85.90.95	172										5	5	38
		100.110.120.125	212										5	5	28
		130.140.150	252										5	5	28
		160	302										5	5	28
WGT11	63000	85.90.95	172	412	385	345	325	256	180	112	175	40	15	8	--
		100.110.120.125	212										8	8	32
		130.140.150	252										8	8	32
		160.170.180	302										8	8	32
WGT12	90000	120.125	212	440	435	375	360	288	210	125	205	40	8	8	45
		130.140.150	252										8	8	32
		160.170.180	302										8	8	32
		190.200	352										8	8	32
WGT13	125000	145.150	252	490	480	425	400	320	235	136	205	50	8	8	38
		160.170.180	302										8	8	32
		190.200.220	352										8	8	32
WGT14	180000	160.170.180	302	545	540	462	440	362	265	158	240	50	10	8	32
		190.200.220	352										10	8	32
		240.250.260	410										10	8	10
WGT15	250000	160.170.180	302	580	--	488	--	400	280	--	240	50	10	--	43
		190.200.220	352										10	--	32
		240.250.260	410										10	--	10
		270	470										10	--	10
WGT16	315000	180	302	650	--	560	--	440	300	--	240	50	12	--	63
		190.200.220	352										12	--	32
		240.250.260	410										12	--	12
		280.300	470										12	--	12
WGT17	400000	200.220	352	690	--	600	--	460	325	--	280	50	12	--	48
		240.250.260	410										12	--	12
		280.300.320	470										12	--	12
WGT18	500000	220	352	750	--	650	--	510	350	--	280	60	12	--	73
		240.250.260	410										12	--	12
		280.300.320	470										12	--	12
		340.360	550										12	--	12
WGT19	630000	240.250.260	410	775	--	690	--	535	372	--	350	60	12	--	12
		280.300.320	470										12	--	12
		340.360.380	550										12	--	12
