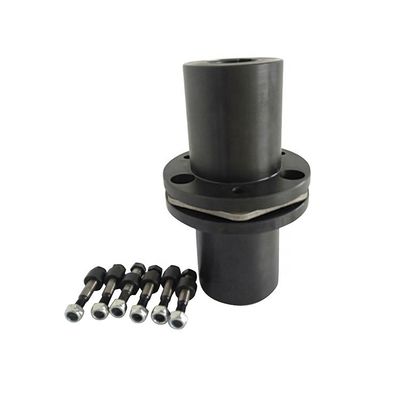

Khớp nối trục đĩa đơn co màng linh hoạt tùy chỉnh

Khớp nối trục đĩa đơn co màng linh hoạt tùy chỉnh

Giá: Liên hệ

Model: JMII

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Mô tả:

Khớp nối màng đàn hồi đạt được sự truyền động linh hoạt bằng cách biến dạng đàn hồi của thép hợp kim cường độ cao với tấm mỏng. Điều này có nghĩa là khớp nối màng đàn hồi này truyền mô-men xoắn từ đường kính ngoài của tấm đến đường kính trong, và sau đó từ trong ra ngoài. Sự biến dạng của tấm từ đường kính trong ra ngoài tạo ra sự lệch trục.

Ứng dụng
Khớp nối màng linh hoạt có thể được sử dụng rộng rãi trong luyện kim, cán thép, khai thác mỏ, công nghiệp hóa chất, đóng tàu, bơm, quạt gió và các ngành công nghiệp khác.

Đặc trưng

Gói đĩa đơn vị

Cuộc sống vô hạn khi được sắp xếp đúng cách

Độ cứng xoắn mà không có bất kỳ lực cản trở nào

Không cần bôi trơn hoặc bảo trì

Không có bộ phận hao mòn và khả năng chống chịu cao với điều kiện môi trường khắc nghiệt

Có sẵn kích thước lớn hơn theo yêu cầu

Truyền tải điện	0,1 – 70 MW
Tốc độ	lên đến 80 000 vòng/phút
Mô-men xoắn	lên đến 1 500 000 Nm
Mô hình thiết kế	màng loa đơn màng đôi
Loại kết nối	Bên trong trung tâm Bên ngoài trung tâm Mặt bích
Kết nối màng ngăn-ống	Đã bắt vít

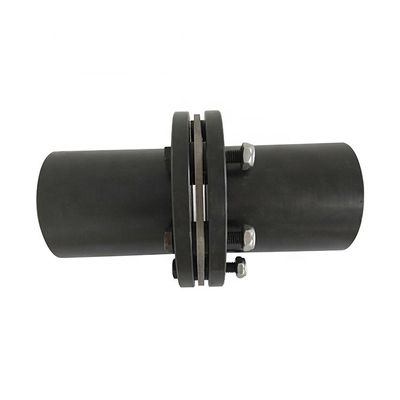

Khớp nối trục đĩa đơn co màng linh hoạt tùy chỉnh 2

JMII Type Diaphragm/disc industrial Coupling Performance Data
Size	Torque	Peak Torque	Max Speed	Bore dia	Bore LEN		D	DI	t	Torsional Stiffness	Weight	Rotation al inertia
	Tn /N.m	Tmax /N.m	nmax r/min	d1, d2	JI Y	RECOMMEND				x10	Kg	kg.m2
	Tn /N.m	Tmax /N.m	nmax r/min	d1, d2	L	L				x10	Kg	kg.m2
JMI 1	40	63	10700	14-28	27-62	35	80	39	8±0.2	0.37	0.9	(I (1( 1( 1H
JMII 2	63	100	9300	20-38	38-82	40	92	53		0.45	1.4	0.0011
JMII 3	100	200	8400	25-45	44-112	45	102	63		0.56	2.1	0.002
JMII 4	250	400	6700	30-55	60-112	55	128	77	ll±0.3	0.81	4.2	0.006
JMII 5	500	800	5900	35-65	60-142	65	145	91		1.2	6.4	0.012
JMII 6	800	1250	5100	40-75	84-142	75	168	105	14±0.3	1.42	9.6	0.024
JMII 7	1000	2000	4750	45-80	84-172	80	180	112	15±0.4	1.9	12.5	0.0365
JMII 8	1600	3150	4300	50-85	84-172		200	120		2.35	15.5	0.057
JMII 9	2500	4000	4200	55-85	84-172		205		20±0.4	2.7	16.5	0.065
JMII 10	3150	5000	4000	55-90	84-172	90	215	128		3.02	19.5	0.083
JMII 11	4000	6300	3650	60-95	107-172	100	235	132	23±0.5	3.46	25	0.131
JMII 12	5000	8000	3400	60-100	107-212		250	145		3.67	30	0.174
JMII 13	6300	10000	3200	63-110	107-212	110	270	155		5.2	36	0.239
JMII 14	8000	12500	2850	65-110	107-212	115	300	162	27±0.6	7.8	45	0.38
JMII 15	10000	16000	2700	70-125	107-212	125	320	176		8.43	55	0.5
JMII 16	12500	20000	2450	75-130	107-252	140	350	186	32±0.7	10.23	75	0.85
JMII 17	16000	25000	2300	80-140	132-252	145	370	203		10.97	85	1.1
JMII 18	20000	31500	2150	90-160	132-302	165	400	230		13.07	115	1.65
JMII 19	25000	40000	1950	100-170	167-302	175	440	245	38±0.9	14.26	150	2.69
JMII 20	31500	50000	1850	110-180	167-302	185	460	260		22.13	170	3.28
JMII 21	35500	56000	1800	120-200	167-282	200	480	280		23.7	200	4.28
JMII 22	40000	63000	1700	130-200	202-352	210	500	295		24.6	230	5.18
JMII 23	50000	80000	1600	140-220	202-352	220	540	310	44±1	29.71	275	7.7
JMII 24	63000	100000	1450	150-240	202-410	240	600	335	50±1.2	32.64	380	9.3
JMII 25	80000	125000	1400	160-250	242-352	255	620	350	50±1.2	37.69	410	15.3
JMII 26	90000	140000	1300	180-260	242-410	275	660	385		50.43	510	20.9
JMII 27	112000	180000	1200	190-280	282-470	295	720	410	60±1.4	71.51	620	32.4
JMII 28	140000	200000	1150	220-300	282-470	300	740	420		93.37	680	36
JMII 29	160000	224000	1100	240-320	330-470	320	770	450		114.53	780	43.9
JMII 30	180000	280000	1050	250-340	330-550	350	820	490		130.76	950	60.5
