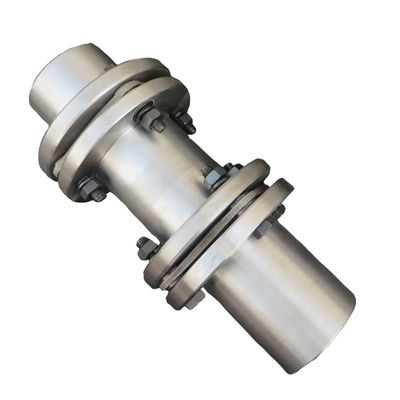

Khớp nối màng mềm trục đĩa tiêu chuẩn cho bơm hóa chất

Giá: Liên hệ

Model: JMI

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Giới thiệu về khớp nối màng đàn hồi khóa kép JMIJ

Khớp nối màng đàn hồi khóa kép JMIJ bù trừ khả năng lệch trục hai trục. So với khớp nối bánh răng, độ dịch chuyển góc có thể tăng gấp đôi. Độ dịch chuyển hướng kính có lực phản ứng nhỏ và độ linh hoạt lớn, cho phép độ dịch chuyển hướng kính, hướng trục và góc nhất định. Khớp nối màng đàn hồi khóa kép JMIJ khác với các khớp nối màng thông thường. Chúng không chỉ kết nối trục trung gian, mở rộng khoảng cách truyền động mà còn có hai màng để tăng lượng bù độ linh hoạt, do đó chúng còn được gọi là khớp nối màng kép.
Khớp nối màng đàn hồi khóa kép JMIJ có thể truyền tốc độ chính xác, vận hành không có chênh lệch quay và có thể được sử dụng cho truyền động cơ khí chính xác. Hiệu suất truyền động lên tới 99,86% trong truyền động, đặc biệt là truyền động công suất cao tốc độ trung bình và cao. Cấu trúc đơn giản, trọng lượng nhẹ, thể tích nhỏ và thuận tiện trong lắp ráp và tháo dỡ. Không cần di chuyển máy để lắp đặt, không cần bôi trơn. Có thể di chuyển an toàn trong điều kiện va đập và rung động. Nó có khả năng hấp thụ va đập rõ ràng, không gây tiếng ồn, không hao mòn.

Type	Nominal torque Tn	Peak torque Tmax	Max Speed np	Bore diameter d	Bore Length				D	t	Torsional stiffness C	Mass	Rotary inertia
					Y type	J,J1,Z,Z1 type		L(recommend)
					L	L	L1
	N·m	N·m	r·min-1	mm							N·m/rad	kg	kg·m2
JMI1	25	80	6000	14	32	-	J127 Z120	35	90	8.8	1×104	1	0.0007
				16,18,19	42		30
				20,22	52		38
JMI2	63	180	5000	18,19	42		30	45	100	9.5	1.4×104	2.3	0.001
				20,22,24	52		38
				25	62		44
JMI3	100	315	5000	20,22,24	52	-	38	50	120	11	1.87×104	2.3	0.0024
				25,28	62		44
				30	82		60
JMI4	160	500	4500	24	52		38	55	130	12.5	3.12×104	3.3	0.0024
				25,28	62		44
				30,32,35	82		60
JMI5	250	710	4000	28	62		44	60	150	14	4.32×104	5.3	0.0083
				30,32,35,38	82		60
				40	112		84
JMI6	400	1120	3600	32,35,38	82	82	60	65	170	15.5	6.88×104	8.7	0.0159
				40,42,45,48, 50	112	112	84
JMI7	630	1800	3000	40,42,45,48, 50,55,56	112	112	84	70	210	19	10.35×104	14.3	0.0432
				60	142	-	107
JMI8	1000	2500	2800	45,48,50,55, 56	112	112	84	80	240	22.5	16.11×104	22	0.0879
				60,63,65,70	142		107
JMI9	1600	4000	2500	55,56	112		84	85	260	24	26.17×104	29	0.1415
				60,63,70,71, 75	142		107
				80	172		132
JMI10	2500	6300	2000	63,65,70,71,75	142	142	107	90	280	17	7.88×104	52	0.2974
				80,85,90,95	172	-	132
JMI11	4000	9000	1800	75	142	142	107	95	300	19.5	10.49×104	69	0.4782
				80,85,90,95	172	172	132
				100,110	212	-	167
JMI12	6300	12500	1600	90,95	172		132	120	340	23	14.07×104	94	0.8067
				100,110,120,125	212		167
JMI13	10000	18000	1400	100,110,120,125	212		167	135	380	28	19.2×104	128	1.7053
				130,140	252		202
JMI14	16000	28000	1200	120,125	212	-	167	150	420	31	30.0×104	184	2.6832
				130,140,150	252		202
				160	302		242
JMI15	25000	40000	1120	140,150	252		202	180	480	37.5	47.46×104	262	4.8015
				160,170,180	302		242
JMI16	40000	56000	1000	160,170,180	302		242	200	560	41	48.09×104	384	9.4118
				190,200	352		282
JMI17	63000	80000	900	190,200,220	352		282	220	630	47	10.13×104	561	18.3753
				240	410		330
JMI18	100000	125000	800	220	352		282	250	710	54.5	16.14×104	723	28.2033
				240,250,260	410		330
JMI19	160000	200000	710	250,260	410		330	280	800	48	79.8×104	1267	66.5813
