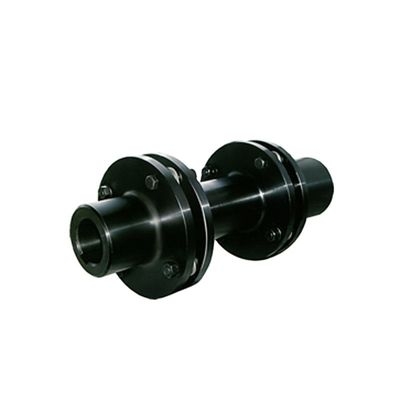

Khớp nối màng đàn hồi linh hoạt chịu lực cao JZMJ với mô-men xoắn cao có chốt đôi

Giá: Liên hệ

Model: JZMJ

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Khớp nối màng đôi đàn hồi chịu tải nặng ZMJ thuộc loại khớp nối màng mô-men xoắn cao, là khớp nối tăng cường. Khớp nối màng JMJ được cấu tạo từ nhiều nhóm màng (tấm thép không gỉ) ghép nối với hai nửa khớp nối bằng bu lông so le, giúp tăng khoảng cách truyền động qua trục trung gian. Do có hai nhóm màng, màng đàn hồi chịu tải nặng của trục trung gian, nên khả năng bù trừ độ linh hoạt của JZMJ tốt hơn nhiều so với khớp nối màng thông thường.

Khớp nối màng kép đàn hồi chịu tải nặng JZMJ dựa trên biến dạng đàn hồi của màng để bù trừ độ dịch chuyển tương đối của hai trục kết nối. Màng được chia thành loại thanh truyền và dạng nguyên khối với nhiều hình dạng khác nhau. Đặc điểm của nó là: không cần bôi trơn, kết cấu nhỏ gọn, độ bền cao, tuổi thọ cao, không khe hở quay, không bị ảnh hưởng bởi nhiệt độ và dầu, có độ bền cơ học cao, khả năng chịu lực lớn, trọng lượng nhẹ, kích thước nhỏ, hiệu suất truyền động và độ chính xác cao, độ tin cậy tốt, lắp ráp và tháo rời thuận tiện, không có hiện tượng trượt tương đối, tuổi thọ cao, không gây tiếng ồn, chống axit và kiềm, chống ăn mòn.

sức đề kháng, v.v.

Sản phẩm liên quan

JZM - loại cơ bản;

JZMJ - loại trục trung gian;

Khớp nối màng đàn hồi linh hoạt chịu lực cao JZMJ Mô-men xoắn cao với khóa kép 0

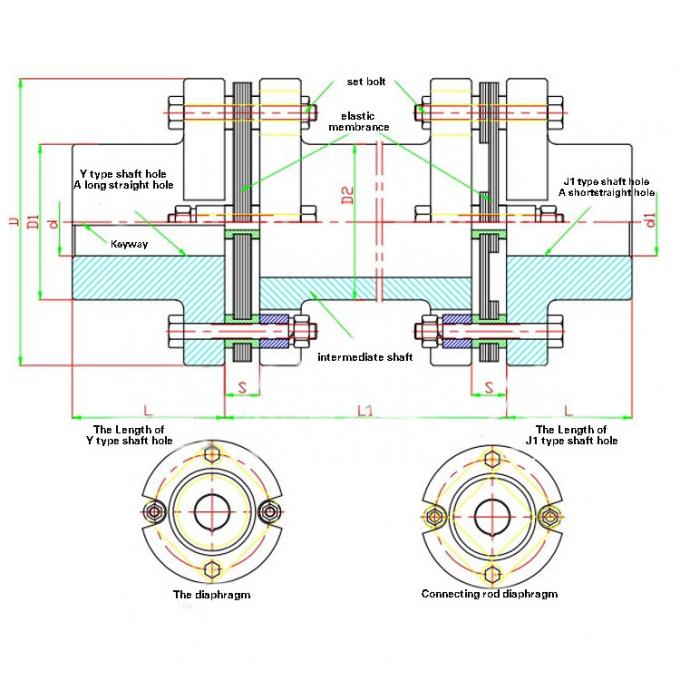

Các thông số cơ bản của khớp nối màng JZMJ
