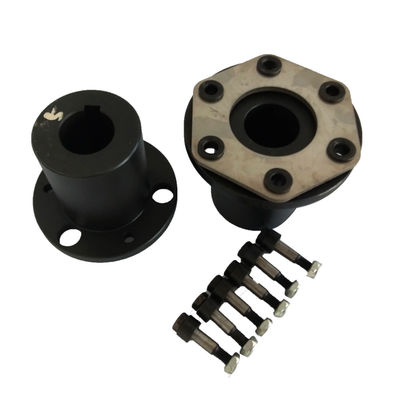

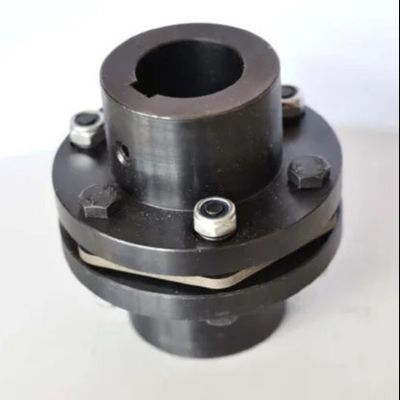

Khớp nối đĩa đơn tốc độ cao màng chắn linh hoạt bằng thép đường kính 200mm - 710mm

Khớp nối đĩa đơn tốc độ cao màng chắn linh hoạt bằng thép đường kính 200mm - 710mm

Giá: Liên hệ

Model: JMII

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Khớp nối màng thép mềm đĩa đơn tốc độ cao chất lượng cao

Khớp nối màng đàn hồi JMII thuộc dòng khớp nối màng JM. Sản phẩm được cấu tạo từ nhiều nhóm màng (cờ lê mỏng bằng thép không gỉ), bu lông được liên kết với nhau bằng hai nửa khớp nối. Mỗi màng được cấu tạo từ nhiều tấm. Màng được chia thành dạng thanh truyền và dạng nguyên khối với nhiều hình dạng khác nhau. Biến dạng đàn hồi của nó được sử dụng để bù trừ độ dịch chuyển tương đối giữa hai trục, và là khớp nối linh hoạt hiệu suất cao sử dụng các chi tiết kim loại đàn hồi. Không cần bôi trơn, cấu trúc nhỏ gọn, độ bền cao, tuổi thọ cao, không khe hở quay, không ảnh hưởng đến nhiệt độ và ô nhiễm dầu, có đặc tính kháng axit, kháng kiềm và chống ăn mòn.

Khớp nối trục linh hoạt màng đôi cho động cơ bước mã hóa trục
1. Độ cứng mô-men xoắn cao, có thể điều khiển chính xác vòng quay của trục, có thể thực hiện điều khiển có độ chính xác cao
2. Được thiết kế cho servo và động cơ bước
3. Không có khe hở giữa kết nối trục và ống lót, chung cho vòng quay dương và âm
4. Quán tính thấp, thích hợp cho hoạt động tốc độ cao
5. Màng ngăn được làm bằng thép lò xo có khả năng chống mỏi tuyệt vời

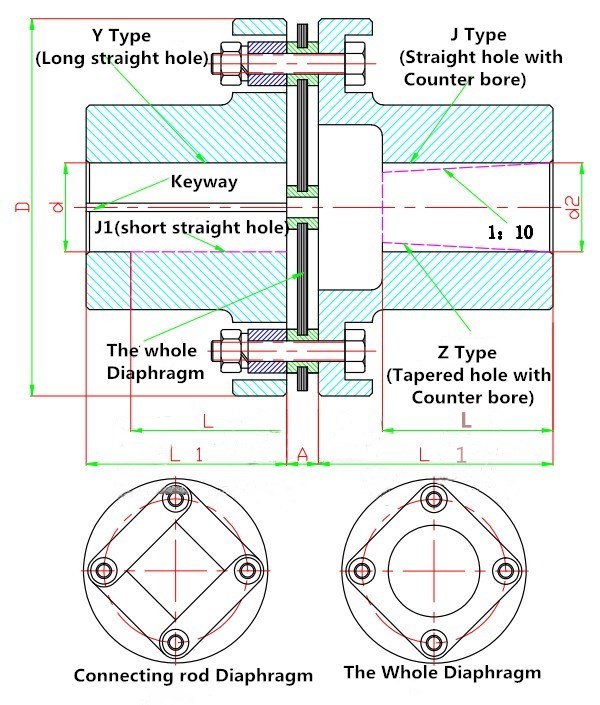

Mô tả sản phẩm Khớp nối đĩa đơn tốc độ cao màng chắn linh hoạt thép đường kính 200mm - 710mm 0

Model	Nominal torqueTn /N.m	maximum torque Tmax /N.m	nmax r/min	d1,d2	Shaft hole length		D	D1	t	Torsional stiffness ×10	weight Kg	inertia Moment kg.m2
					J1 Y	L
					L
JMⅡ1	40	63	10700	14-28	27-62	35	80	39	8±0.2	0.37	0.9	0.0005
JMⅡ2	63	100	9300	20-38	38-82	40	92	53		0.45	1.4	0.0011
JMⅡ3	100	200	8400	25-45	44-112	45	102	63		0.56	2.1	0.002
JMⅡ4	250	400	6700	30-55	60-112	55	128	77	11±0.3	0.81	4.2	0.006
JMⅡ5	500	800	5900	35-65	60-142	65	145	91		1.2	6.4	0.012
JMⅡ6	800	1250	5100	40-75	84-142	75	168	105	14±0.3	1.42	9.6	0.024
JMⅡ7	1000	2000	4750	45-80	84-172	80	180	112	15±0.4	1.9	12.5	0.0365
JMⅡ8	1600	3150	4300	50-85	84-172		200	120		2.35	15.5	0.057
JMⅡ9	2500	4000	4200	55-85	84-172		205		20±0.4	2.7	16.5	0.065
JMⅡ10	3150	5000	4000	55-90	84-172	90	215	128		3.02	19.5	0.083
JMⅡ11	4000	6300	3650	60-95	107-172	100	235	132	23±0.5	3.46	25	0.131
JMⅡ12	5000	8000	3400	60-100	107-212		250	145		3.67	30	0.174
JMⅡ13	6300	10000	3200	63-110	107-212	110	270	155		5.2	36	0.239
JMⅡ14	8000	12500	2850	65-110	107-212	115	300	162	27±0.6	7.8	45	0.38
JMⅡ15	10000	16000	2700	70-125	107-212	125	320	176		8.43	55	0.5
JMⅡ16	12500	20000	2450	75-130	107-252	140	350	186	32±0.7	10.23	75	0.85
JMⅡ17	16000	25000	2300	80-140	132-252	145	370	203		10.97	85	1.1
JMⅡ18	20000	31500	2150	90-160	132-302	165	400	230		13.07	115	1.65
JMⅡ19	25000	40000	1950	100-170	167-302	175	440	245	38±0.9	14.26	150	2.69
JMⅡ20	31500	50000	1850	110-180	167-302	185	460	260		22.13	170	3.28
JMⅡ21	35500	56000	1800	120-200	167-282	200	480	280		23.7	200	4.28
JMⅡ22	40000	63000	1700	130-200	202-352	210	500	295		24.6	230	5.18
JMⅡ23	50000	80000	1600	140-220	202-352	220	540	310	44±1	29.71	275	7.7
JMⅡ24	63000	100000	1450	150-240	202-410	240	600	335	50±1.2	32.64	380	9.3
JMⅡ25	80000	125000	1400	160-250	242-352	255	620	350	50±1.2	37.69	410	15.3
JMⅡ26	90000	140000	1300	180-260	242-410	275	660	385		50.43	510	20.9
JMⅡ27	112000	180000	1200	190-280	282-470	295	720	410	60±1.4	71.51	620	32.4
JMⅡ28	140000	200000	1150	220-300	282-470	300	740	420		93.37	680	36
JMⅡ29	160000	224000	1100	240-320	330-470	320	770	450		114.53	780	43.9
JMⅡ30	180000	280000	1050	250-340	330-550	350	820	490		130.76	950	60.5
