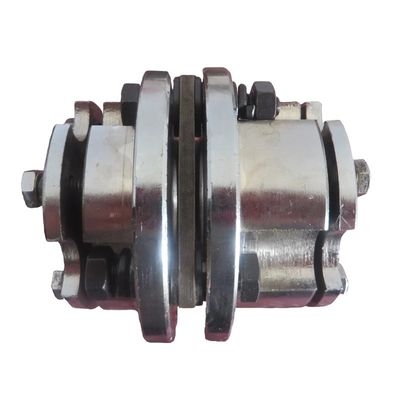

Khớp nối màng loa linh hoạt đĩa đơn OEM không cần bảo trì với thiết bị khóa

Giá: Liên hệ

Model: DJM

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Giới thiệu về khớp nối màng loa đĩa đơn DJM có thiết bị khóa

Khớp nối màng đơn DJM có thiết bị khóa bù dịch chuyển tương đối của hai trục thông qua biến dạng đàn hồi của màng, và màng được chia thành loại thanh truyền và loại tích hợp. Cấu trúc bao gồm một số nhóm bu lông liên kết với nhau bằng bu lông và hai khớp nối bán phần. Khớp nối màng đơn DJM có thiết bị khóa được kết nối bằng ống lót côn bổ sung và trục truyền động, do đó nó còn được gọi là khớp nối màng đàn hồi hình nón. Khớp
nối màng đơn DJM có thiết bị khóa: màng được chia thành hai dạng màng đơn và màng đôi, còn được gọi là "khớp nối màng đơn ZDJM" có đặc điểm là cấu trúc đơn giản và chi phí thấp; màng đôi, còn được gọi là khớp nối màng đôi ZSJM, có đặc điểm lớn và khả năng bù khoảng cách truyền động linh hoạt cao.
Đặc điểm chính của Khớp nối màng đơn DJM có thiết bị khóa
: 1. Cấu trúc đơn giản và trọng lượng nhẹ.
2. Không cần bảo trì, có thể kiểm tra lỗi bằng mắt thường.
3. Độ lệch tâm có phạm vi cho phép lớn và có thể áp dụng linh hoạt cho nhiều hệ thống truyền động khác nhau.
4. Dễ tháo rời và có tầm quan trọng lắp ráp cao.


Size	Nominal	Speed	main dimensions						Allowable rnmn nation		Moment of Inertia	Weight
Size	Torque	Speed	dmax	D	A	B	L	J	axial	angular	Moment of Inertia	Kg
	N.m	r/min	mm						mm	(° )	kg. m2
DJMOO	9.8	20000	20	57	4.9	20	44.9	10	±0.8	1	1.74	0.14
DJMO1	33	20000	22	68	6.1	26	58.1	13	±0.8	1	8	0.6
DJMO2	90	20000	32	81	6.6	26	58.6	16	±1.0	1	24	1.1
DJMO3	173	18000	35	93	8.4	29	66.4	22	±1.2	1	48	1.7
DJM04	245	15000	42	104	112	34D	79.2	20	±1.4	1	80	2.5
DJMO5	420	13000	50	126	11.7	42	95.7	25	±1.6	45	224	4.3
DJM06	772	12000	60	143	11.7	48	107.7	28	±1.8	45	440	6.9
DJM07	1270	10000	75	168	16.8	58	132.8	23	±2.0	45	1080	11.3
DJM08	2080	10000	82	194	17	64	145	30	±2.2	45	3380	16.7
DJM09	3320	9000	95,0	214	21.6	77	175.6	22	±2.4	45	3520	22.7
DJM1O	4900	8000	108	246	23.9	89	201.9	23	±2.6	45	7200	35.4
DJM11	6368	8000	118	276	272	102	230	40	±2.8	45	12800	52
DJM12	8900	6300	110	276	17.5	128	273.5		±1.8	45	14400	57.2
DJM13	15280	5000	135	308	19	160	339		±2.0	30	22200	77.3
DJM14	25410	4700	155	346	21.5	182	385.5		±2.0	30	40800	123
DJM15	37130	4300	165	375	24	198	420		±2.0	30	64800	156
DJM16	47120	3900	180	410	29.5	214	457^		±2.2	30	100200	191
DJM17	57000	3500	190	445	29.5	225	479.5		±2.2	30	133000	245
DJM18	63186	3500	205	470	31	248	527		±2.4	30	186600	329
DJM19	82500	3200	230	512	32	278	588		±2.4	30	288000	394
DJM2O	102100	2800	255	556	32.5	305	642.5		±2.5	30	448200	530
DJM21	126070	2450	265	588	34	318	670		±2.7	30	609600	619
DJM22	146350	2150	275	630	34.5	332	698.5		±2.8	30	831600	683
DJM23	173830	2000	290	655	35.5	348	731S		±3.0	30	1070400	791
