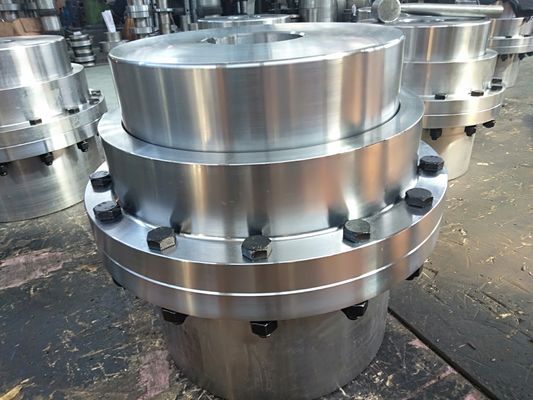

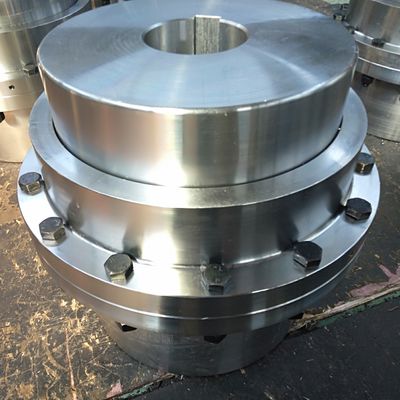

Khớp nối trục linh hoạt tốc độ cao cho tuabin bánh răng tang trống, kích thước tùy chỉnh

Khớp nối trục linh hoạt tốc độ cao cho tuabin bánh răng tang trống, kích thước tùy chỉnh

Giá: Liên hệ

Model: GIICL

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Khớp nối bánh răng tang trống GIICL bao gồm một nửa khớp nối có cùng số răng, một vòng trong và một mặt bích ngoài. Răng ngoài là răng thẳng và hai loại răng tang trống. Răng là mặt cầu ngoài của răng.

(1) GIICL cho phép dịch chuyển góc lớn hơn (so với khớp răng thẳng), có thể cải thiện điều kiện tiếp xúc răng, nâng cao khả năng mô-men xoắn truyền động và kéo dài tuổi thọ. Trạng thái tiếp xúc của dịch chuyển góc dọc theo hướng chiều rộng răng.

(2) khả năng bù trừ độ lệch hướng kính, hướng trục và góc và độ lệch trục với cấu trúc nhỏ gọn, bán kính quay vòng nhỏ, khả năng chịu lực lớn, hiệu suất truyền động cao, tiếng ồn thấp và chu kỳ bảo dưỡng dài;

(3) áp dụng cho các điều kiện tốc độ thấp và tải trọng cao, chẳng hạn như ngành luyện kim, khai thác mỏ, nâng hạ và vận tải, cũng như trục truyền động, máy móc nói chung và các máy móc khác của ngành công nghiệp hóa dầu.

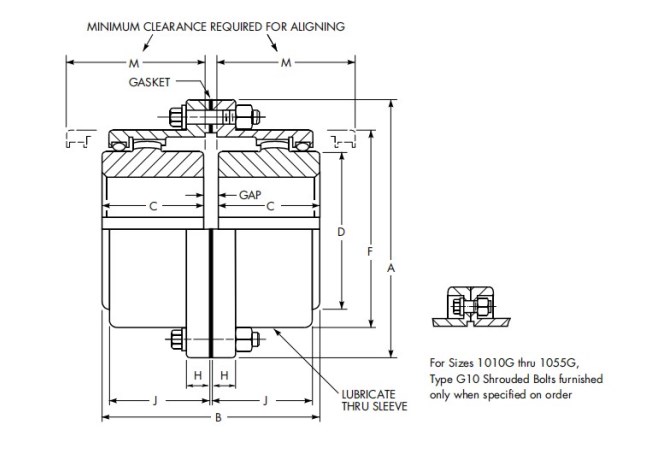

Khớp nối trục linh hoạt tốc độ cao cho tuabin bánh răng tang trống Kích thước tùy chỉnh 0

Size	Torque Rating (Ib-in)	Allow Speed RPM	Max Bore	Min Bore	CpIgWtWith No Bore (b)		LubeWt (lb)	A	B	C	D	F	H	J	M	GAP
Size	Torque Rating (Ib-in)	Allow Speed RPM	Max Bore	Min Bore	G10	G20	LubeWt (lb)	A	B	C	D	F	H	J	M	GAP
1010G	10,080	8,000	1.875	0.50	9	10	0.09	4.56	3.50	1.69	2.70	3.30	0.55	1.53	2.00	0.125
1015G	20,790	6,500	2.375	0.75	17	20	0.16	6.00	4.00	1.94	3.40	4.14	0.75	1.88	2.40	0.125
1020G	37,800	5,600	2.875	1.00	30	35	0.25	7.00	5.00	2.44	4.14	4.98	0.75	2.34	3.00	0.125
1025G	66,150	5,000	3.625	1.25	55	65	0.50	8.38	6.25	3.03	5.14	6.10	0.86	2.82	3.60	0.188
1030G	107,100	4,400	4.125	1.50	85	95	0.80	9.44	7.37	3.59	6.00	7.10	0.86	3.30	4.20	0.188
1035G	163,800	3,900	4.875	2.00	135	150	1.20	11.00	8.63	4.19	7.00	8.32	1.12	3.84	5.10	0250
1040G	270.900	3,600	5.750	2.50	195	215	2.00	12.50	9.75	4.75	8.25	9.66	1.12	4.38	5.70	0250
1045G	371,700	3,200	6.750	3.00	280	300	2.30	13.62	10.93	5.31	9.25	10.79	1.12	4.84	6.50	0.312
1050G	500,900	2,900	7.375	3.50	390	420	3.90	15.31	12.37	6.03	10.00	12.04	1.50	5.54	7.20	0.312
1055G	655,200	2,650	8,250	4.00	525	550	4.90	16.75	13.56	6.62	11.00	13.16	1.50	6.22	8.00	0.312
1060G	800100	2450	9.125	4.5	_	675	7	18	15.13	7.41	12	14.41	1	6.66	9	0.312
