Khớp nối răng trong bằng nylon NL Chiều dài 318 mm Khớp nối bánh răng linh hoạt

Khớp nối răng trong bằng nylon NL Chiều dài 318 mm Khớp nối bánh răng linh hoạt

Giá: Liên hệ

Model: NL9

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Màn hình sản phẩm khớp nối bánh răng vòng trong bằng nylon loại NL, khớp nối bánh răng vòng trong bằng nylon loại TGL, trước tiên hãy cung cấp một cái nhìn tổng quan ngắn gọn về sản phẩm này.

Khớp nối nylon loại NL, khớp nối bánh răng vành trong nylon loại TGL là sản phẩm nội địa mới nhất và đã được sử dụng rộng rãi ở nước ngoài. Khớp nối bán dẫn sử dụng vật liệu đúc chính xác, gang HT20-40, thép ZG35II, thép số 45, lỗ trục và rãnh then được kéo và định hình, vỏ bọc đàn hồi của khớp nối bánh răng vành trong nylon có thể được lựa chọn từ nylon tổng hợp có độ cứng khác nhau, nylon đàn hồi đúc gia cường và các vật liệu khác theo yêu cầu của người dùng.

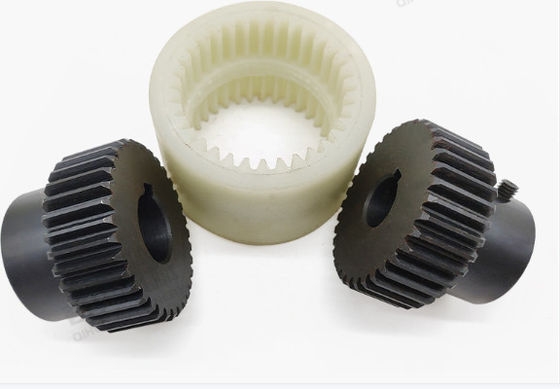

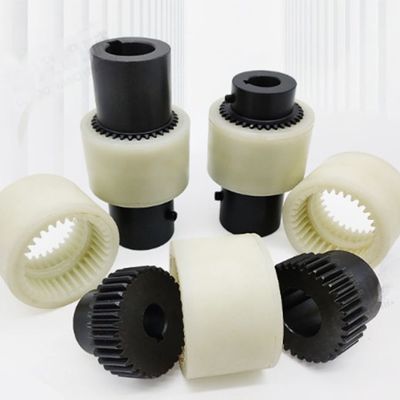

Cấu trúc khớp nối bánh răng bên trong bằng nylon loại NL:

Khớp nối bánh răng trong bằng nylon loại NL của Changsheng được sản xuất theo tiêu chuẩn GB3852-83 "Hình dạng và kích thước lỗ trục khớp nối và rãnh then". Nó bao gồm một nửa khớp nối bích có răng ngoài và vành răng bằng nylon có cùng số răng. Nửa khớp nối bích có răng ngoài được đặt trong vành răng bằng nylon có răng trong, và răng đầu dẫn động hướng về phía bánh răng nylon. Lực dọc trục của vành răng dẫn động đầu bị động để truyền chuyển động và công suất.

Đặc điểm của khớp nối bánh răng bên trong bằng nylon loại NL:

1. Thích hợp cho truyền động giữa trục và truyền động linh hoạt, cho phép dịch chuyển trục, hướng kính và góc lớn, có ưu điểm là cấu trúc đơn giản, tiện lợi, dễ tháo lắp, tiếng ồn thấp, tổn thất hiệu suất truyền động nhỏ và tuổi thọ cao.

2. Khớp nối bánh răng bên trong bằng nylon không yêu cầu độ chính xác gia công cao và có thể sử dụng cho nhiều loại trục truyền động ngang và dọc có công suất trung bình và nhỏ, chủ yếu phù hợp với nhiều loại bơm bánh răng, bơm dầu nhiệt, bơm dầu nặng, bơm nước thải, bơm ly tâm và bơm dầu bánh răng, v.v.

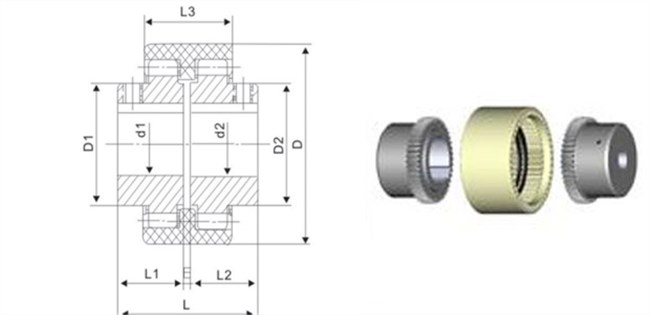

NL Nylon Chiều dài khớp nối răng trong 318 mm Khớp nối bánh răng linh hoạt 0

Model	Nominal torque Tn (N.M)	Allowable speed n (r/min)	Main dimensions (mm)							Maximum size deviation			Inertia torque(KgC m 2 )	Weight(Kg )
			Shaft diameter d1 d2	Shaft hole length L 1 L 2	L	D	D1 D2	E	L3	Axial(mm)	Radial(mm)	angleα°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55
