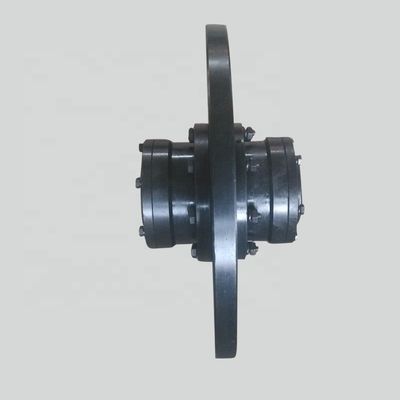

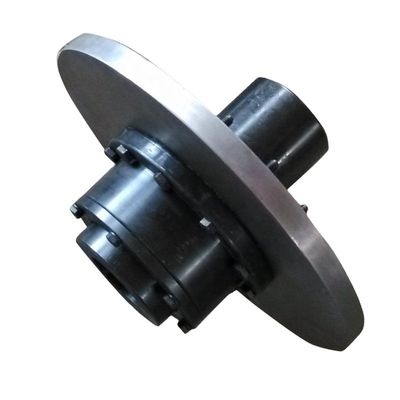

Khớp nối linh hoạt bánh răng tang trống WGP 315mm có đĩa phanh cho thiết bị công nghiệp nặng

Khớp nối linh hoạt bánh răng tang trống WGP 315mm có đĩa phanh cho thiết bị công nghiệp nặng

Giá: Liên hệ

Model: WGP

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Giới thiệu về khớp nối bánh răng tang trống WGP với đĩa phanh

WGP Drum Gear Coupling With Brake Disc có đĩa phanh, đĩa phanh có thể quay tốc độ bằng cách kiểm soát tốc độ để điều chỉnh máy. Như thể hiện trong hình WGP với bộ phanh trống loại khớp nối bánh răng được chia thành loại I và loại II hai dạng, điểm khác biệt duy nhất là đĩa phanh là khác nhau.
WGP Drum Gear Coupling With Brake Disc là một loại cải tiến của khớp nối bánh răng, bao gồm bánh răng bên trong và cùng số răng của các bộ phận khớp nối nửa băng bích, v.v.
Khi làm việc, hai có độ dịch chuyển góc tương đối, bề mặt răng bánh răng bên trong và bên ngoài trượt trục tương đối tuần hoàn, chắc chắn sẽ dẫn đến mòn răng và tiêu thụ điện năng, do đó, khớp nối bánh răng cần phải làm việc trong tình trạng tốt và bịt kín. Khớp nối răng có kích thước hướng kính nhỏ và khả năng chịu tải lớn. Nó thường được sử dụng để truyền trục ở điều kiện tốc độ thấp và tải nặng. Khớp nối bánh răng cân bằng động và độ chính xác cao có thể được sử dụng cho truyền tốc độ cao.

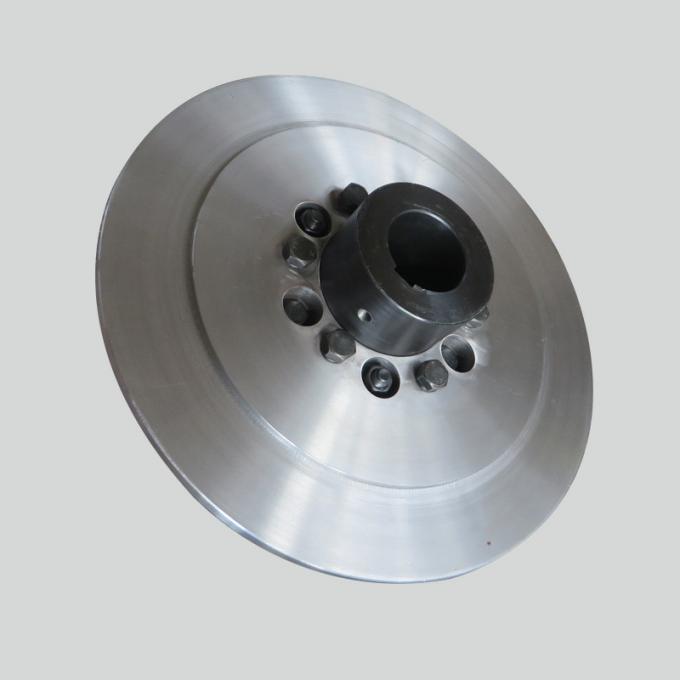

Khớp nối linh hoạt bánh răng tang trống WGP 315mm có đĩa phanh cho thiết bị công nghiệp nặng 0

Cấu trúc và tham số ghép nối

Size	Torque	Speed	Bore Dia	Length		D	D2	D4	D0	B	N	R	F	C	C1	C2
	Tn	[n]	Bore Dia	Length
	N.m	r/min	d1,d2,dz	Y	J1,Z1
WGP1	710	7500	12.14	32	--	122	98	60	315	58	38	2	30	30	--	--
			16.18.19	42	--									20	--	--
			20.22.24	52	-									10	--	--
			25.28	62	44									3	19	18
			30.32.35.38	82	60									3	23	12
			40.42	112	84									3	29	12
WGP2	1250	6700	22.24	52	--	150	118	77	315	68	38	2.5	30	20	--	--
			25.28	62	--									10	--	--
			30.32.35.38	82	60									3	23	16
			40.42.45.48.50.55.56	112	84									3	29	16
WGP3	2500	6300	22.24	52	--	170	140	90	355	80	49	2	30	33	--	--
			25.28	62	--									23	--	--
			30.32.35.38	82	60									3	23	16
			40.42.45.48.50.55.56	112	84									3	29	16
			60.63	142	107									3	36	16
WGP4	4500	5600	30.32.35.38	82	--	200	160	112		90	45	3	30	13	--	--
			40.42.45.48.50.55.56	112	84				400					3	29	17
			60.63.65.70.71.75	142	107				450					3	36	17
			80	172	132				500					3	41	17
WGP5	7100	5300	30.32.35.38	82	--	225	180	128		100	45	4	30	23	--	--
			40.42.45.48.50.55.56	112	84				400					3	29	19
			60.63.65.70.71.75	142	107				450					3	36	19
			80.85.90	172	132				500					3	41	19
WGP6	10000	5000	32.35.38	82	--	245	200	145		112	44	4	30	35	--	--
			40.42.45.48.50.55.56	112	--				450					5	--	--
			60.63.65.70.71.75	142	107				500					5	38	20
			80.85.90.95	172	132				560					5	43	20
			100	212	167				630					5	48	20
WGP7	14000	4500	32.35.38	82	--	272	230	160		122	44	4	30	45	--	--
			40.42.45.48.50.55.56	112	--				450					15	--	--
			60.63.65.70.71.75	142	107				500					5	38	20
			80.85.90.95	172	132				560					5	43	20
			100.110	212	167				710					5	48	20
WGP8	20000	4250	55.56	112	--	290	245	176	500	136	44	5	30	29	--	--
			60.63.65.70.71.75	142	107				560					5	38	34
			80.85.90.96	172	132				630					5	43	20
			100.110.120.125	212	167				710					5	48	38
WGP9	25000	4000	65.70.71.75	142	107	315	265	190	500	140	58	5	30	5	38	28
			80.85.90.95	172	132				630					5	43	28
			100.110.120.125	212	167				710					5	48	28
			130.140	252	202				800					5	53	28
WGP10	40000	3550	75	142	--	355	300	225		165	58	6	30	28	--	--
			80.85.90.95	172	132				630					5	43	38
			100.110.120.125	212	167				710					5	48	28
			130.140.150	252	202				800					5	53	28
			160	302	242									5	63	28
WGP11	56000	3000	85.90.95	172	--	412	345	256		180	58	6	40	15	--	--
			100.110.120.125	212	167				710					8	51	32
			130.140.150	252	202				800					8	56	32
			160.170.180	302	242				900					8	56	32
WGP12	80000	2800	120.125	212	167	440	375	288		210	58	7	40	8	51	45
			130.140.150	252	202				710					8	56	32
			160.170.180	302	242				800					8	66	32
			190.200	352	282				900					8	76	32
WGP13	112000	2500	145.150	252	202	490	425	320		235	58	8	50	8	56	38
			160.170.180	302	242				800					8	66	32
			190.200.220	352	282				900					8	76	32
WGP14	160000	2300	160.170.180	302	242	545	462	362		265	65	9	50	10	68	32
			190.200.220	352	282				800					10	78	32
			240.250.260	410	330				900					10	--	10

The Brake Disc Specifications

WGP Brake Disc Size unit:mm
WGP Brake Disc Size unit:mm
Dia	Thickness		Height	D5 max		Weight kg		Inertia kg.m²
D0	T	k	S	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
315	15	10	42	180	155	8.5	6.7	0.116	0.11
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.32	0.287
450	15	16	54	305	280	19.7	15.6	0.55	0.462
500	15	18	54	325	295	25	20	0.83	0.712
560	15	18	54	350	320	30.7	25.6	1.28	1.127
630	15	20	54	400	360	38.8	33	2.06	1.826
710	15	20	54	480	450	46.5	39.4	3.32	2.912
800	15	24	70	540	500	67.8	52.7	5.87	4.81
900	15	24	70	600	560	86.6	70.3	9.3	7.852
1000	15	30	80	620	560	128.8	115.1	17.4	15.65
