Khớp nối hình sao cao su PU dẻo XL 9 Rotex 75 Gr 75

Khớp nối hình sao cao su PU dẻo XL 9 Rotex 75 Gr 75

Giá: Liên hệ

Model: Rotex75 Gr75 XL9

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

XL 9 Rotex 75 Gr 75 Khớp nối sao Cao su dẻo Polyurethane PU Thép 0

TÍNH NĂNG VÀ ƯU ĐIỂM

Các khớp nối hàm cong có thể được sử dụng trong nhiều ứng dụng và đóng vai trò như một khớp nối đa năng. Thiết kế cơ bản của hàm cong cho phép mô-men xoắn cao hơn sức chứa trong một thiết kế nhỏ gọn. Răng cong có diện tích tiếp xúc lớn hơn cung cấp cho nó khả năng mô-men xoắn cao và giảm áp lực cạnh. Nó sẽ thích ứng sự sai lệch trục dọc, trục hướng tâm và trục góc.

Các trục được sản xuất từ nhiều loại vật liệu khác nhau bao gồm: nhôm, sắt xám, Thép và thép không gỉ. Các thành phần nhện có sẵn ở nhiều độ cứng khác nhau tùy chọn trong Urethane & Hytrel. Nhện có thể hoạt động trong điều kiện bình thường điều kiện chu kỳ đến chu kỳ chịu tải nặng bao gồm tải trọng va chạm.

Ứng dụng

Chủ yếu được sử dụng trong các ngành khai thác mỏ, luyện kim, xi măng, hóa chất, xây dựng, vật liệu xây dựng, điện, viễn thông, dệt may và giao thông vận tải.

Chẳng hạn như:

Băng tải: Băng tải đai. Băng tải AFC. Băng tải xích. Băng tải trục vít.

Bơm: Bơm nước, bơm dầu, bơm bùn, v.v.

Quạt: Quạt hút, quạt thông gió, quạt nồi hơi, v.v.

Máy đào: Máy đào gầu. Máy đào gầu bánh lốp. Máy xếp gầu bánh lốp.

Cẩu: Cẩu tháp.Cẩu giàn.Cẩu cầu.

Khác: Các loại thang máy. Máy cày than. Máy nghiền bi. Máy nghiền. Máy giải trí.

Thiết bị máy xay sinh tố. Máy ly tâm. Máy giặt. Máy làm da. Máy cho

máy kéo dây trộn công viên giải trí. Máy đùn, máy nghiền cặn của nồi hơi.

Máy nạp nhựa, máy ngửi cao su, v.v.

XL 9 Rotex 75 Gr 75 Khớp nối sao Cao su dẻo Polyurethane PU Thép 2

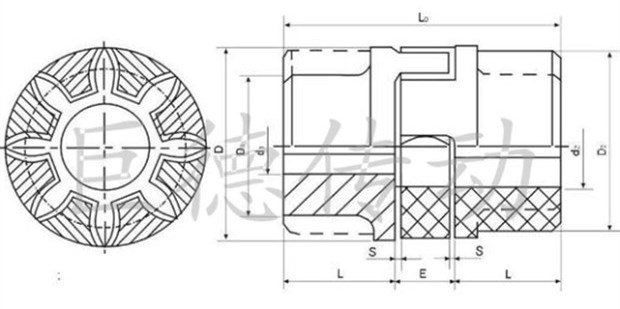

Kích cỡ	Kiểu	Mô-men xoắn Tn (Nm)	Tốc độ tối đa [n] (vòng/phút)	Lỗ trục DIA di dz	Chiều dài lỗ L	D	D:	Dz	E	S	Mômen quán tính (Kg-m2)	Cân nặng (kg)
GS19	XL1	34	19000	6-19-24	25	40	32	40	16	2	0,0008	0,328
GS24	XL2	120	14000	8-24-28	30	55	40	55	18	2	0,0003	0,66
GS28	XL3	320	11800	10-28-38	35	65	48	65	20	2,5	0,0007	1.16
GS38	XL4	650	9500	12-38-45	45	80	66	78	24	3	0,002	2.27
GS42	XL5	900	8000	14-42-55	50	98	75	94	26	3	0,005	3,57
GS48	XL6	1050	7100	1548-60	56	105	85	104	28	3,5	0,008	4,80
GS55	XL7	1250	6300	20-55-70	65	120	98	118	30	4	0,016	7.37
GS65	XL8	1280	5600	22~65-75	75	135	115	134	35	4,5	0,031	10,89
GS75	XL9	2930	4750	30-75-90	85	160	135	158	40	5	0,068	17,73
GS90	XL10	7200	3750	40-90-100	100	200	160	180	45	5,5	0,159	29,60
GS100	XL11	9900	3350	50-100-110	110	225	180	200	50	6	0,277	41
GS110	XL12	12000	3000	60-110-125	120	255	200	230	55	6,5	0,51	58,6
	XL13	15000	2650	60-125-145	140	290	230	265	60	7	1	88,4
	XL14	22000	2360	60-140-165	155	320	255	300	65	7,5	17	120,6
	XL15	30000	2000	80-160-190	175	370	290	345	75	9	3,35	179,1
	XL16	35000	1800	85-180-220	195	420	325	400	85	10,5	6.37	261,0
