Khớp nối bánh răng tang trống TGL M14 M19 M24 Khớp nối mềm ống bọc nylon mô-men xoắn cao

Khớp nối bánh răng tang trống TGL M14 M19 M24 Khớp nối mềm ống bọc nylon mô-men xoắn cao

Giá: Liên hệ

Model: TGL

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

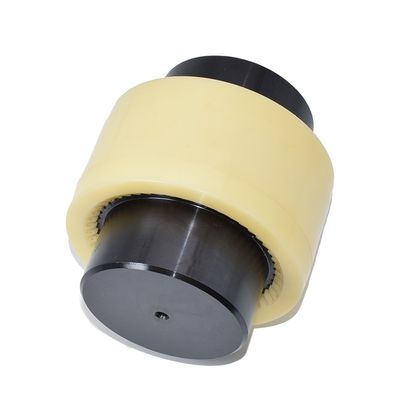

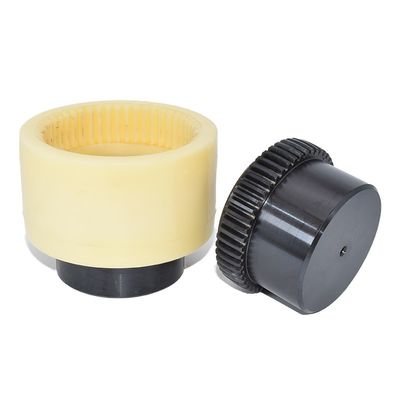

Khớp nối bánh răng hình trống TGL với ống bọc nylon TGL1 TGL2 TGL3 TCL4 TGL5 TGL6 TGL7 TGL8 TGL 9 TGL10 TGL11 TGL12 M14 M19 M24 M28 M32 M38 M42 M48 M65 M80 M100 M125

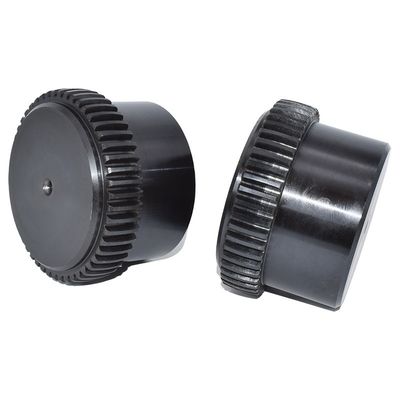

Khớp nối bánh răng nylon

Khớp nối bánh răng tuân theo các tiêu chuẩn quốc tế AGMA và JIS, cho phép dễ dàng thay thế bằng các sản phẩm công nghiệp lớn. Khớp nối bánh răng của chúng tôi bù trừ độ lệch góc, độ lệch song song và độ trôi cuối. Răng moay ơ được chế tạo hoàn toàn giúp giảm thiểu ứng suất tải và đảm bảo tuổi thọ cao hơn.

1. Đặc điểm

1) Mô-men xoắn cao, kích thước nhỏ, tuổi thọ cao và rất ít mất mát công suất truyền.

2) Thiết kế mặt bích lõm-lồi cho phép lắp ráp dễ dàng và miếng đệm chất lượng cao ngăn ngừa rò rỉ chất bôi trơn.

3) Khớp nối bánh răng cho phép các răng bánh răng trụ chuyển động song song, lệch góc và trôi nổi ở đầu.

2. Ứng dụng:

a) Tải trọng lớn nhưng thiết kế khớp nối nhỏ gọn.

b) Tốc độ cao lên đến 5000 vòng/phút (Tùy theo kích thước, tham khảo dữ liệu)

c) Tốc độ thấp, nhưng mô-men xoắn khởi động cao.

d) Kết thúc ứng dụng float

e) Cần có miếng đệm, do khoảng cách giữa hai đầu trục dài hơn

f) Không khuyến khích sử dụng tải trọng thấp và trọng lượng nhẹ.

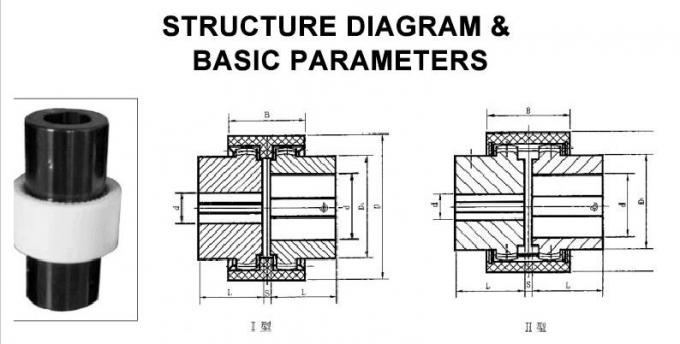

Khớp nối bánh răng tang trống TGL M14 M19 M24 Ống bọc nylon mô-men xoắn cao Khớp nối mềm 3

Size		Rated Torque Tn N • m	Max Speed r/min	Main Size						Bore DIA d	Length L	Rotational inertia kg.m2	Weight kg
				D		D1	B		S
				I type	II type	D1	I type	II type	S
TGL1	M14	10	10000	40	—	25	38	—	4	6-14	16-27	0.264	0.2
TGL2	M19	16	9000	48	—	32	38	—	4	8-19	20-30	0.64	0.278
TGL3	M24	31.5	8500	56	58	36	42	52	4	10-24	22-38	1.541	0.533
TGL4	M28	45	8000	66	70	45	46	56	4	12-28	27-44	3.98	0.869
TGL6	M32	63	7500	75	85	50	48	58	4	14-32	27-60	8.8	1.52
TGL6	M38	80	6700	82	90	58	48	58	4	16-38	30-60	14.64	2.15
TGL7	M42	100	6000	92	100	65	50	60	4	20-42	38-84	27.24	3.14
TGL8	M48	140	5600	100	100	72	50	60	4	22-48	38-84	38.64	4.18
TGL9	M65	355	4000	140	140	96	72	85	4	25-70	44-107	165.5	8.51
TGL10	M80	710	3150	175	175	128	95	95	6	30-85	60-132	534.6	17.1
TGL11	M100	1250	3000	210	210	165	102	102	8	40-110	84-167	1660	34.56
TGL12	M125	2500	2120	270	270	192	135	135	10	50-125	84-167	4731	66.86
