Khớp nối bánh răng linh hoạt truyền động động cơ 5000 vòng/phút với ống bọc nylon

Khớp nối bánh răng linh hoạt truyền động động cơ 5000 vòng/phút với ống bọc nylon

Giá: Liên hệ

Model: NL6

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

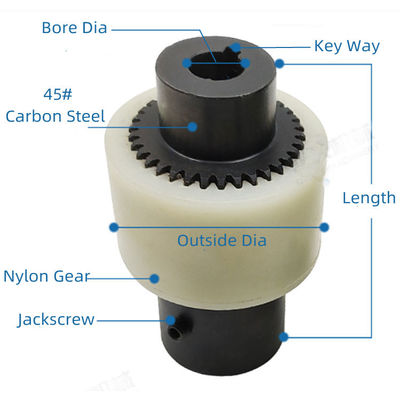

Khớp nối bánh răng chốt ống bọc nylon NL dùng cho trục truyền động linh hoạt và độ dịch chuyển hướng kính và góc của trục lớn, khớp nối bánh răng tang trống thuộc loại khớp nối linh hoạt, có khả năng bù độ lệch hướng kính, hướng trục và góc và trục, có ưu điểm là cấu trúc đơn giản, bảo trì thuận tiện, lắp đặt dễ dàng, tiếng ồn thấp, tổn thất công suất truyền nhỏ, tuổi thọ cao, v.v.

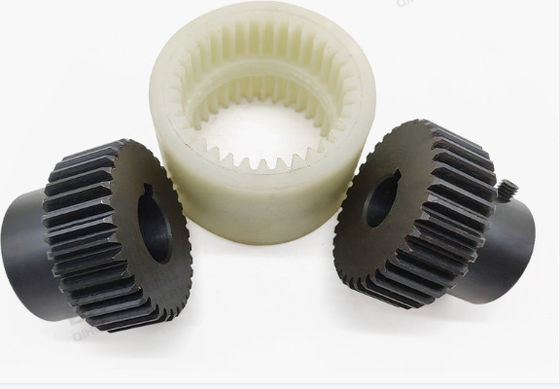

Răng ngoài của khớp nối răng được chia thành hai loại: răng thẳng và răng tang trống. Khớp nối bánh răng tang trống có thể cho phép dịch chuyển góc lớn hơn (so với khớp nối răng thẳng), giúp cải thiện điều kiện tiếp xúc của răng, tăng khả năng truyền mô-men xoắn và kéo dài tuổi thọ. Khớp nối linh hoạt bánh răng chốt ống lót nylon NL có kích thước hướng kính nhỏ và khả năng chịu tải lớn. Sản phẩm này thường được sử dụng để truyền động trục trong điều kiện tốc độ thấp và tải trọng nặng. Khớp nối linh hoạt bánh răng chốt ống lót nylon NL với độ chính xác cao và cân bằng động có thể được sử dụng cho truyền động tốc độ cao, chẳng hạn như truyền động trục của tuabin khí.

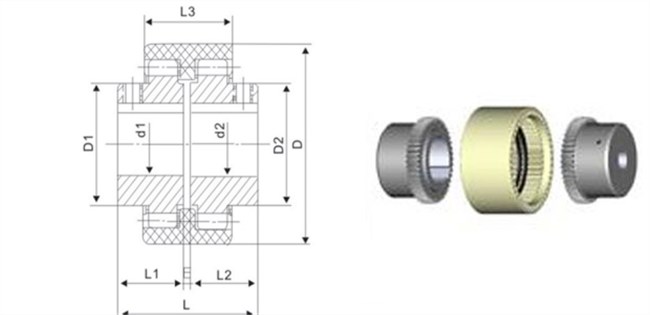

5000 RPM Motor Drive Flexible Gear Coupling With Nylon Sleeve 3

Size	Torque Tn N.m	Speed n (r/min)	Main Dimension (mm)					Max deviation			Inertia Kg *m2	Weight Kg

			DIA	Length	D	S	L3	Axial (mm)	Radial (mm)	Angleα°
			d1 d2	L 1 L 2
NL1	40	6000	6 8 10 12 14	16 20	42	4	30	2	±0.3	1°	0.25	0.85
				25 32
NL2	100		10 12 14 16 18 20 22 24	25 32	55		40		±0.4		0.92	1.7
				42 52
NL3	160		20 22 24 25 28	52 62	68		46				3.1	2.6

NL4	250		28 30 32 35 38	62 82	85		48				8.69	3.6

NL5	315	5000	32 35 38 40 42	82 112	96		50	3		2°	14.28	5.5

NL6	400		40 42 45 48	82 112	100		52				18.34	6.8
NL7	630	3600	45 48 50 55	82 112	115		60		±0.6		56.5	9.8
NL8	1250		48 50 55 60 63 65	112 142	141		72				98.55	26.5

NL9	2000	2000	60 63 65 70 71 75 80	142 172	175	6	93	4	±0.7		370.5	37.6

NL10	3150	1800	70 71 75 80 85 90 95 100	142 172	220	8	110				1156.8	55
