GICLZ Hình trống Bánh răng Trục răng Khớp nối

Giá: Liên hệ

Model: GICLZ

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Khớp nối cứng bánh răng tang trống GICLZ phù hợp với hệ thống truyền động hai trục ngang của động cơ và máy móc. Khớp nối bánh răng tang trống GICLZ có độ bù góc nhất định, nhiệt độ môi trường làm việc từ -20 đến +80 độ, mô-men xoắn danh định truyền động từ 800-3500000N.m, tổ hợp lỗ trục có: Y/J1, J1/J1 và Y/Y, và khớp nối bánh răng tang trống loại G 1 CLZ phù hợp với hai đầu của hai đầu trục cách xa nhau.

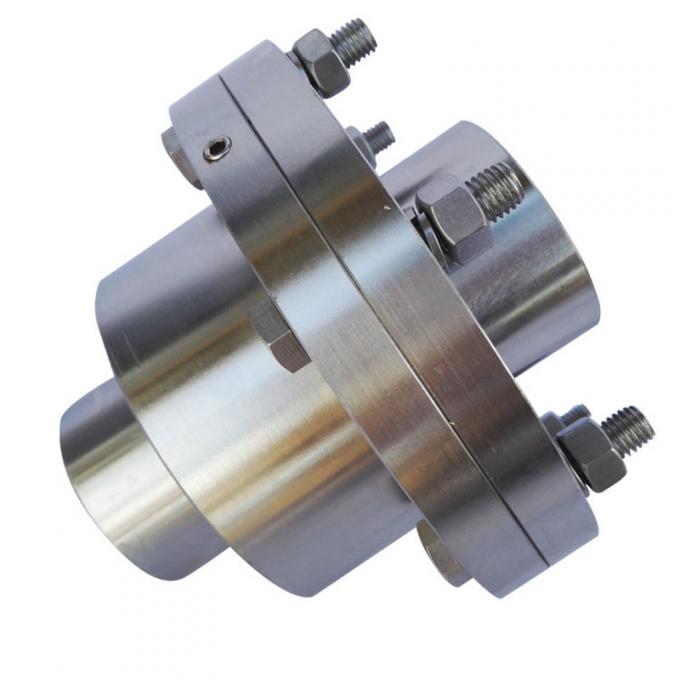

GICLZ1-GICLZ14 GICLZ Hình trống Bánh răng Trục răng Khớp nối 0

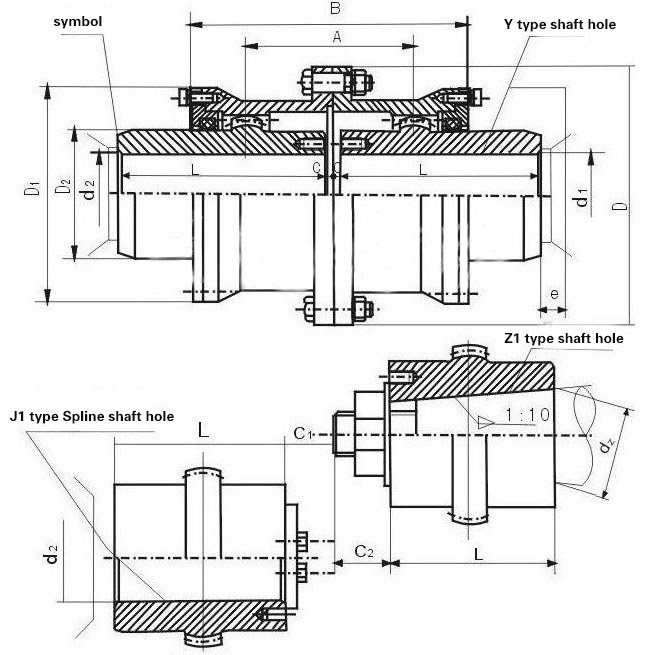

GICLZ Hình trống Bánh răng Trục răng Khớp nối 1

GICLZ15-GICLZ30

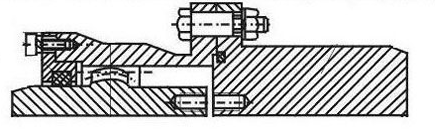

GICLZ Hình trống Bánh răng Trục răng Khớp nối 2

Size	Torque Tn KN.m	Speed (n) r/min	Bore d1,d2	Length L	D	D1	D2	D3	B	A	C	Weight kg
GICLZ1	0.63	4000	25-50	62-112	125	95	60	80	57	37	2.5	5.4
GICLZ2	1.12	4000	30-60	82-142	144	120	75	95	67	44	2.5	10
GICLZ3	2.24	4000	30-70	82-142	174	140	95	115	77	53	3	17
GICLZ4	3.55	3600	40-75	112-142	196	165	115	130	89	62	3	23
GICLZ5	5	3300	40-90	112-172	224	183	130	150	99	71	3	37
GICLZ6	7.1	3000	60-95	142-172	241	200	145	170	109	80	4	47
GICLZ7	10	2680	60-120	142-212	260	230	160	195	122	90	4	70
GICLZ8	14	2500	65-120	142-212	282	245	175	210	132	96	5	82
GICLZ9	18	2350	80-140	172-252	314	270	200	225	142	104	5	100
GICLZ10	31.5	2150	80-160	172-302	346	300	220	250	165	124	5	150
GICLZ11	40	1880	100-180	212-302	380	330	260	285	180	133	6	210
GICLZ12	56	1680	120-200	212-352	442	380	290	325	208	156	6	290
GICLZ13	80	1530	140-220	252-352	482	420	320	360	238	182	7	410
GICLZ14	112	1300	160-250	302-410	520	465	360	410	266	207	8	590
GICLZ15	160	1180	190-280	352-470	580	510	400	450	278	214	10	780
GICLZ16	250	1000	200-320	352-470	680	595	465	500	320	250	10	1100
GICLZ17	280	980	200-320	352-470	720	645	495	530	336	256	10	1210
GICLZ18	355	900	240-340	410-550	775	675	520	540	351	262	10	1480
GICLZ19	450	830	260-360	410-550	815	715	560	580	372	280	10	1610
GICLZ20	500	790	280-380	470-550	855	755	585	600	393	297	13	2040
GICLZ21	630	750	300-400	470-650	915	795	620	640	404	305	13	2400
GICLZ22	710	720	340-420	550-650	960	840	665	680	415	316	13	2460
GICLZ23	800	680	360-450	550-650	1010	890	710	720	435	333	13	3340
