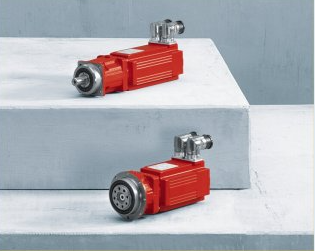

Servo Gearmotor PSF Series

Giá: Liên hệ

Model: Servo Gearmotor PSF Series

Nhà sản xuất: SEW-EURODRIVE

Xuất xứ: USA

Danh mục: Servo Technology (Công nghệ servo)

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Phú Trung, Quận Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909 057 026
(028) 3853 6931
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Dòng PSF

Các đơn vị bánh răng trợ động hành tinh PSF có phản ứng dữ dội thấp được thiết kế cho các cấp mô-men xoắn 25 đến 3000 Nm (220 đến 26500 lb-in). Mômen gia tốc cho phép cao hơn đáng kể so với các giá trị này. Ba phiên bản đầu ra có sẵn:

PSF: Trục rắn

PSKF: Trục rắn có chìa khóa

PSBF: Trục khối mặt bích phù hợp với EN ISO 9409

Thông số kỹ thuật
Kiểu	Kích thước	Lớp mô-men xoắn [Nm] (lb-in)	Tỷ lệ giảm ¹		Phản ứng dữ dội theo chu kỳ
Kiểu	Kích thước	Lớp mô-men xoắn [Nm] (lb-in)	1 giai đoạn [i]	2 giai đoạn [i]	1 giai đoạn [i]	2 giai đoạn [i]
PSF	120	25 (220)	3/4/5/7/10 ²	15/16/20/25/28/35/40/49/70/100 ³	8/4	10/6
PSF / PSBF	220	55 (485)			6/3/1 ⁴⁵⁶	8/4
PSF / PSBF	320	110 (970)
PSF / PSBF	520	300 (2660)
PSF / PSBF	620	600 (5310)			4/2/1	6/3/1
PSF / PSBF	720	1000 (8850)
PSF / PSBF	820	1750 (15400)
PSF	920	3000 (26500)
1) Tỷ lệ giảm thêm theo yêu cầu 2) Chỉ PSF 3) Chỉ PSBF 320/520, tỷ lệ giảm thêm theo yêu cầu 4) Tiêu chuẩn 5) Giảm 6) Giảm thiểu

PSF series

The low backlash PSF planetary servo gear units are designed for the 25 to 3000 Nm (220 to 26500 lb-in) torque classes. The permitted acceleration torques are significantly higher than these values.

Three output versions are available:

PSF: Solid shaft

PSKF: Solid shaft with key

PSBF: Flange block shaft in accordance with EN ISO 9409

Technical data
Type	Size	Torque class [Nm] (lb-in)	Reduction ratios¹		Circumferential backlash
Type	Size	Torque class [Nm] (lb-in)	1-stage [i]	2-stage [i]	1-stage [i]	2-stage [i]
PSF	120	25 (220)	3 / 4 / 5 / 7 / 10²	15 / 16 / 20 / 25 / 28 / 35 / 40 / 49 / 70 / 100³	8 / 4 / 2	10 / 6 / 3
PSF / PSBF	220	55 (485)			6 / 3 / 1⁴⁵⁶	8 / 4 / 2
PSF / PSBF	320	110 (970)
PSF / PSBF	520	300 (2660)
PSF / PSBF	620	600 (5310)			4 / 2 / 1	6 / 3 / 1
PSF / PSBF	720	1000 (8850)
PSF / PSBF	820	1750 (15400)
PSF	920	3000 (26500)
1) Further reduction ratios on request 2) Only PSF 3) Only PSBF 320/520, further reduction ratios on request 4) Standard 5) Reduced 6) Minimized
