Dòng BSF |
Các đơn vị bánh răng servo xoắn ốc BSF có phản ứng dữ dội thấp được thiết kế cho các cấp mô-men xoắn 40 đến 1500 Nm (350 đến 13200 lb-in). Mômen gia tốc cho phép cao hơn đáng kể so với các giá trị này.

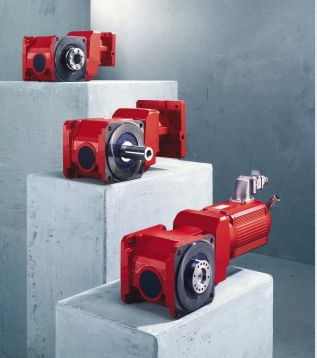

Các đơn vị bánh răng servo góc phải này có sẵn trong năm phiên bản đầu ra:
|
Thông số kỹ thuật | |||
---|---|---|---|
Kích thước | Lớp mô-men xoắn [Nm] (lb-in) | Tỷ lệ giảm | Phản ứng dữ dội theo chu kỳ ['] |
2 giai đoạn [i] | |||
202 | 40 (350) | 3/4/6/8/10/15/20/25 | 6/3 1 2 |
302 | 80 (705) | 3/4/6/8/10/15/20/25/30 | |
402 | 160 (1410) | ||
502 | 320 (2830) | 3/4/6/8/10/12/12/15/20/25/30/35 | |
602 | 640 (5660) | 3/4/6/8/10/12/12/15/20/25/30/35/40 | |
802 | 1500 (13200) | ||
1) Tiêu chuẩn 2) Giảm |
BSF series |
The low backlash BSF helical-bevel servo gear units are designed for the 40 to 1500 Nm (350 to 13200 lb-in) torque classes. The permitted acceleration torques are significantly higher than these values. These right-angle servo gear units are available in five output versions:
All versions are equipped with a B5 mounting flange and optional foot mounting and torque arm. Because of this, these drive units can be optimally integrated into existing applications. The combination of a helical input stage and a hypoid output stage results in ratio ranges which can be covered by the single-stage bevel (wheel) and hypoid gear unit or by the single-stage helical-worm gear unit with high transmission quality. The circumferential backlash remains constantly low throughout the gear unit’s service life |
Technical data |
|||
---|---|---|---|
Size |
Torque class [Nm] (lb-in) |
Reduction ratios |
Circumferential backlash [’] |
2-stage [i] |
|||
202 |
40 (350) |
3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 |
6 / 312 |
302 |
80 (705) |
3 / 4 / 6 / 8 / 10 / 15 / 20 / 25 / 30 |
|
402 |
160 (1410) |
||
502 |
320 (2830) |
3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35 |
|
602 |
640 (5660) |
3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 25 / 30 / 35 / 40 |
|
802 |
1500 (13200) |
||
1) Standard |
