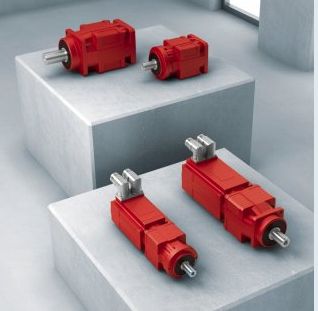

Servo Gearmotor PSC Series

Giá: Liên hệ

Model: Servo Gearmotor PSF Series

Nhà sản xuất: SEW-EURODRIVE

Xuất xứ: USA

Danh mục: Servo Technology (Công nghệ servo)

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Phú Trung, Quận Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909 057 026
(028) 3853 6931
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Dòng PSC

Các đơn vị bánh răng trợ động hành tinh PSC có phản ứng dữ dội thấp được thiết kế cho các loại mô-men xoắn từ 30 đến 350 Nm (265 đến 3100 lb-in). Chúng được thiết kế để kết hợp tính linh hoạt và hiệu quả chi phí lớn nhất có thể vì không phải mọi ứng dụng đều yêu cầu các thành phần hiệu suất cao. Chúng cung cấp cơ sở cho các giải pháp truyền động đa dạng, năng động và tối ưu hóa chi phí. Bộ bánh răng trợ động hành tinh PSC có sẵn trong các phiên bản sau:

Đầu ra PSC = B5, trục đầu ra trơn tru

Đầu ra PSKC = B5, với rãnh then

PSCZ = B14, đầu ra, trục đầu ra trơn

Đầu ra PSKCZ = B14, với rãnh then

Thông số kỹ thuật
Kích thước	Lớp mô-men xoắn [Nm] (lb-in)	Tỷ lệ giảm
Kích thước	Lớp mô-men xoắn [Nm] (lb-in)	1 giai đoạn [i] ¹	2 giai đoạn [i] ²
220	30 (265)	3/5/7/10	15/21/25/30/35/49/50/70/100
320	65 (575)
520	160 (1410)
620	320 (2830)	5/7/10	25/35/49/50/70/100
1) Tối đa Phản ứng dữ dội theo chu vi: 10 'cho tất cả các phiên bản 2) Tối đa. phản ứng dữ dội theo chu vi: 15 'cho tất cả các phiên bản

PSC series

The low backlash PSC planetary servo gear units are designed for the 30 to 350 Nm (265 to 3100 lb-in) torque classes. They were designed to combine the greatest possible flexibility and cost-efficiency because not every application requires high-performance components.

They provide a basis for diverse, dynamic and cost-optimized drive solutions.

The PSC planetary servo gear units are available in the following versions:

PSC = B5 output, smooth output shaft

PSKC = B5 output, with keyway

PSCZ = B14, output, smooth output shaft

PSKCZ = B14 output, with keyway

Technical data
Size	Torque class [Nm] (lb-in)	Reduction ratios
Size	Torque class [Nm] (lb-in)	1-stage [i]¹	2-stage [i]²
220	30 (265)	3 / 5 / 7 / 10	15 / 21 / 25 / 30 / 35 / 49 / 50 / 70 / 100
320	65 (575)
520	160 (1410)
620	320 (2830)	5 / 7 / 10	25 / 35 / 49 / 50 / 70 / 100
1) Max. circumferential backlash: 10' for all versions 2) Max. circumferential backlash: 15' for all versions
