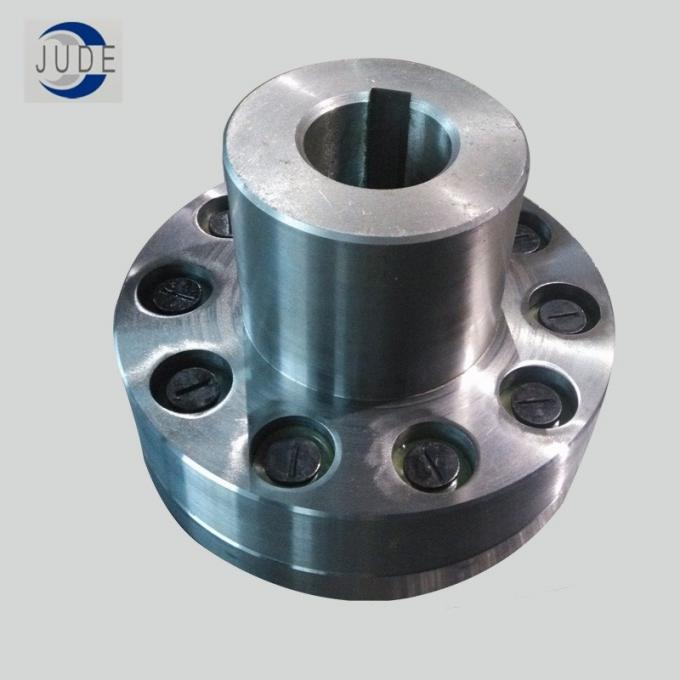

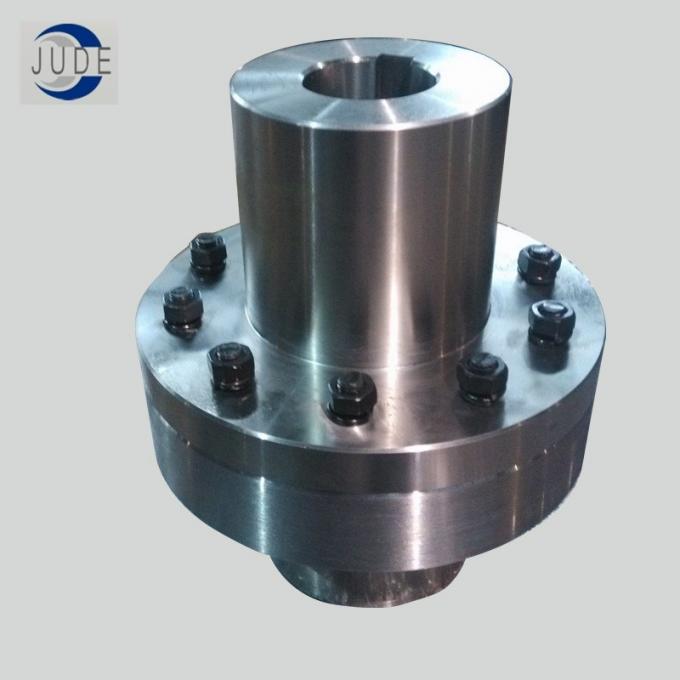

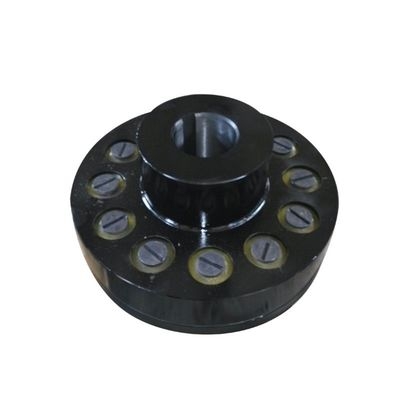

Khớp nối mềm loại chốt ống lót

Giá: Liên hệ

Model: TL

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Khớp nối trục chốt chốt ống đàn hồi mềm TL

Khớp nối bao gồm hai trục: một trục chốt với các chốt tương ứng và một trục ống lót. Mô-men xoắn được truyền qua các chốt thép với các vòng đàn hồi côn và các lỗ tương ứng trong trục ống lót. Kết quả là mọi loại sai lệch trục, ví dụ do sự căn chỉnh không chính xác của các bộ phận dẫn động hoặc bị dẫn động, đều được bù đắp một cách đáng tin cậy và độ rung cũng như va chạm được bù đắp một cách tuyệt vời. Khớp nối không cần bảo trì và được sử dụng trong kỹ thuật nói chung và ngành công nghiệp bơm, công nghệ băng tải, v.v. Để điều chỉnh tối ưu cho các ứng dụng khác nhau, có sẵn kích thước 14-off bao phủ mô-men xoắn lên tới 29100Nm. Ngoài chương trình tiêu chuẩn, còn có các giải pháp tùy chỉnh. Đặc điểm của khớp nối chốt và ống lót TLseries Linh hoạt xoắn, không có vết rạn da Giảm rung Lắp ráp/tháo rời Tadial Cắm trục, an toàn Tính năng động tốt Thiết kế ngắn Bề mặt được che phủ Chất đàn hồi làm từ NBR TL Dowel Bush Pin Type Flexible Coupling Elastic Sleeve Standard 0

TL Dowel Bush Pin Type Flexible Coupling Elastic Sleeve Standard 0

TL Dowel Bush Pin Type Flexible Coupling Elastic Sleeve Standard 3

TL Dowel Bush Pin Type Flexible Coupling Elastic Sleeve Standard 4

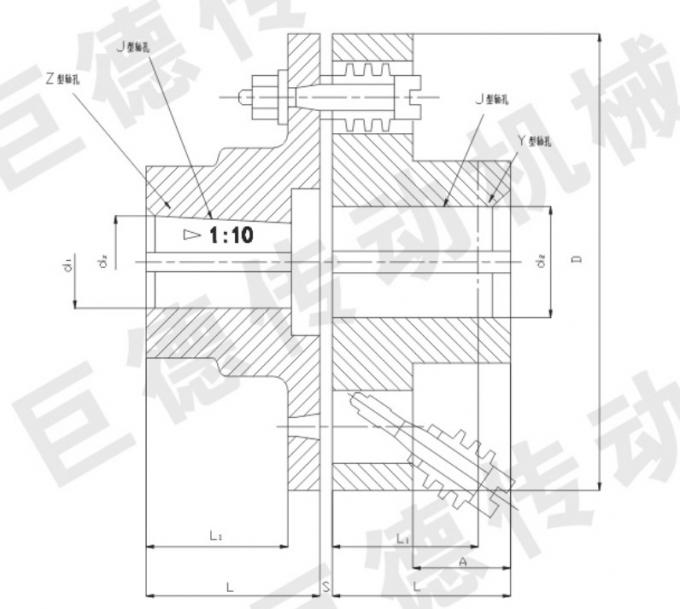

Type	Nominal torque	Max speed	Bore diameter	Bore length		Dimension			Mass
	Tn	[n]	d,d1,dz	Y	J,J1,Z	D	S	A	kg
	N.m	r/min		L	L1	D	S	A
TL1	6.3	8800	9~14	20~32	14~20	71	3	18	1.2
TL2	16	7600	12~19	32~42	20~42	80	3	18	1.8
TL3	31.5	6300	16~25	42~62	30~62	95	4	35	2
TL4	63	5700	20~32	52~82	38~82	106	4	35	2.4
TL5	125	4600	25~40	62~112	44~112	130	5	45	8.5
TL6	250	3800	32~50	82~112	60~112	160	5	45	11
TL7	500	3600	40~65	112~142	84~142	190	5	45	16
TL8	710	3000	45~80	112~172	84~172	224	6	65	26
TL9	1000	2850	50~85	112~172	84~172	250	6	65	32
TL10	2000	2300	63~120	142~212	107~212	315	8	80	68
TL11	4000	1800	80~140	172~252	132~252	400	10	100	125
TL12	8000	1450	100~180	212~302	167~302	475	12	130	220
TL13	16000	1150	120~220	212~352	167~352	600	14	180	430
