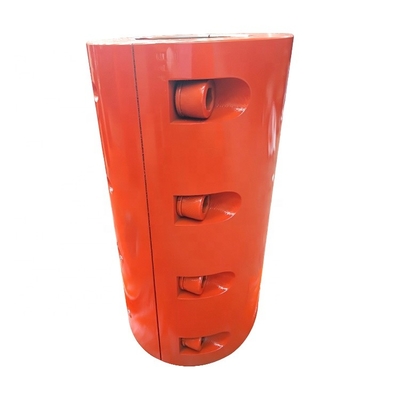

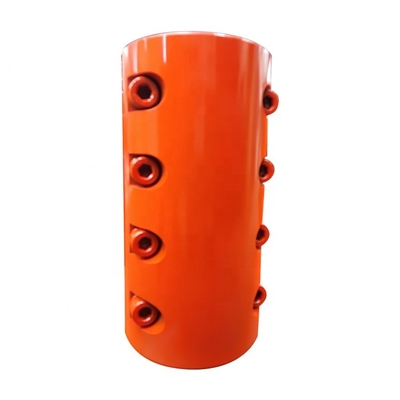

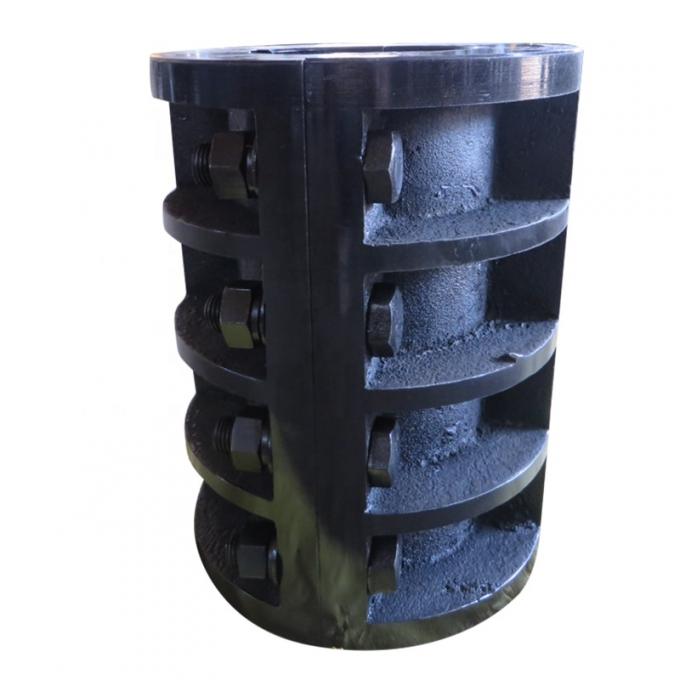

Kẹp thép cứng trục tách khớp nối cho thiết bị công nghiệp

Kẹp thép cứng trục tách khớp nối cho thiết bị công nghiệp

Giá: Liên hệ

Model: JQ

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Khớp nối kẹp thép không gỉ là loại khớp nối thép không gỉ thông dụng. Khi trục khuấy của lò phản ứng quá dài và được chế tạo thành hai đoạn, nó được sử dụng để kết nối hai trục khuấy. Nếu trục đầu ra của bộ giảm tốc đứng được kết nối với trục khuấy của lò phản ứng, nên sử dụng khớp nối kẹp khi đặt hàng, để tránh các yêu cầu không chuẩn về kích thước của trục đầu ra.

Khi lắp ráp và tháo rời khớp nối kẹp thép không gỉ, trục không cần phải di chuyển dọc trục, do đó rất thuận tiện cho việc lắp ráp và tháo rời. Nhược điểm của khớp nối kẹp là độ chính xác căn chỉnh trục của hai trục thấp, cấu trúc và hình dạng tương đối phức tạp, độ chính xác chế tạo và cân bằng tương đối cao. Độ chính xác thấp, chỉ phù hợp với những trường hợp tốc độ thấp và tải ổn định. Tốc độ tuyến tính của cạnh ngoài thường không quá 5m/s. Khi tốc độ tuyến tính vượt quá 5m/s, cần kiểm tra cân bằng.

1. Để cân bằng điều kiện, bu lông nên được lắp đặt theo pha dương và pha ngược. Khớp nối collet không có đặc tính bù trục, hướng kính và góc.
2. Đặc điểm của khớp nối kẹp thép không gỉ tương tự như khớp nối vỏ, cấu trúc đơn giản, lắp ráp và tháo rời thuận tiện và phù hợp cho những trường hợp tốc độ thấp (tốc độ chu vi là 5M/S), không va đập và tải rung ổn định. Dùng để ghép nối các trục thẳng đứng như máy khuấy.
3. Khớp nối kẹp sử dụng hai vỏ chia trục, được kẹp bằng bu lông để thực hiện kết nối của hai trục. Mô-men xoắn được truyền qua ma sát giữa các bề mặt của hai nửa khớp nối và chìa khóa phẳng được sử dụng làm khớp nối phụ.

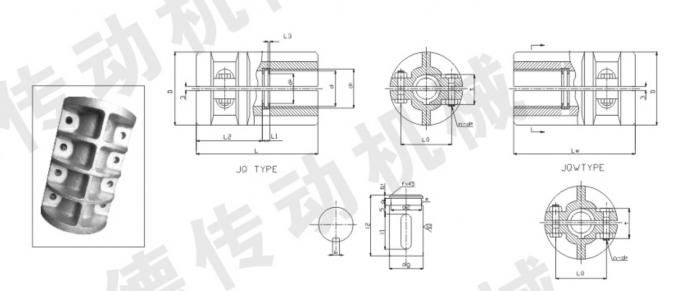

Kẹp thép cứng trục tách khớp nối cho thiết bị công nghiệp 0

Size	Diameter of Hole	Mmax	D	L	L1	L2	L0	n-d0	d1	d2	a1	b1	l1	l2	R	f	b	t	Weight(kg)
Size	Diameter of Hole	Mmax	D	L	(H8/j7)	L2	L0	n-d0	(H11/h11)	(H11)	(H11)	b1	l1	l2	R	f	b	t	Weight(kg)
JQ-25	25	90	95	110	20	45	58	4-12	32	20	5	4	35	60	0.2	0.4	8	28.3	4.47
JQ-30	30	90	102	130	20	55	64	4-14	38	25	5	4	45	70	0.2	0.4	8	33.3	4.47
JQ-35	35	236	118	162	20	71	80	4-14	43	30	5	4	55	85	0.4	0.6	10	38.3	7.6
JQ-40	40	236	118	162	20	71	80	4-14	48	35	5	6	55	85	0.4	0.6	12	43.3	7.6
JQ-45	45	530	135	190	24	83	94	4-14	57	37	6	5	70	100	0.4	0.6	14	48.8	10.85
JQ-50	50	530	135	190	24	83	94	4-14	62	42	6	5	70	100	0.4	0.6	14	53.8	10.85
JQ-55	55	530	135	190	24	83	94	4-14	67	47	6	5	70	100	0.6	1	16	59.3	10.85
JQ-60	60	1400	172	250	30	110	124	6-18	73	50	8	6	100	130	0.6	1	18	64.4	25.06
JQ-65	65	1400	172	250	30	110	124	6-18	78	55	8	6	100	130	0.6	1	18	69.4	25.06
JQ-70	70	1400	172	250	30	110	124	6-18	83	60	8	6	100	130	0.6	1	20	74.9	25.06
JQ-80	80	2650	185	280	38	131	138	6-18	94	7	10	8	110	145	0.6	1	22	85.4	30.16
JQ-85	85	2650	185	280	38	121	138	6-18	99	75	10	8	110	145	0.6	1	22	90.4	30.16
JQ-90	90	5200	230	330	38	146	164	6-23	105	80	10	8	140	170	0.6	1	25	95.4	56.38
JQ-95	95	5200	230	330	38	146	164	6-23	110	85	10	8	140	170	0.6	1	25	100.4	56.38
JQ-100	100	5200	230	330	38	146	164	6-23	115	90	10	8	140	170	0.6	1	28	106.4	56.38
JQ-105	105	5200	230	330	38	146	164	6-23	120	95	10	8	140	170	0.6	1	28	111.4	56.38
JQ-110	110	9000	260	390	46	172	190	6-23	125	100	12	10	160	200	0.6	1	28	116.4	90
JQ-115	115	9000	260	390	46	172	190	6-23	130	105	12	10	160	200	0.6	1	32	122.4	90
JQ-120	120	9000	260	390	46	172	190	6-23	135	110	12	10	160	200	0.6	1	32	127.4	90
JQ-125	125	15000	280	440	54	193	210	8-23	140	115	14	12	180	225	0.6	1	32	132.4	125
JQ-130	130	15000	280	440	54	193	210	8-23	146	118	14	12	180	225	0.6	1	32	137.4	125
JQ-140	140	15000	300	440	54	193	230	8-23	158	128	14	12	180	225	0.6	1	36	148.4	125
JQ-150	150	28000	340	500	64	218	260	8-33	170	134	16	14	200	255	0.6	1	36	158.4	215
JQ-160	160	28000	340	500	64	218	260	8-33	180	144	16	14	200	255	0.6	1	40	169.4	215
JQ-180	180	31000	380	560	72	244	300	8-33	200	162	18	16	240	285	1	1.5	45	190.4	350
JQ-200	200	33750	420	640	80	280	340	8-33	220	182	20	18	270	325	1	1.5	45	210.4	516
