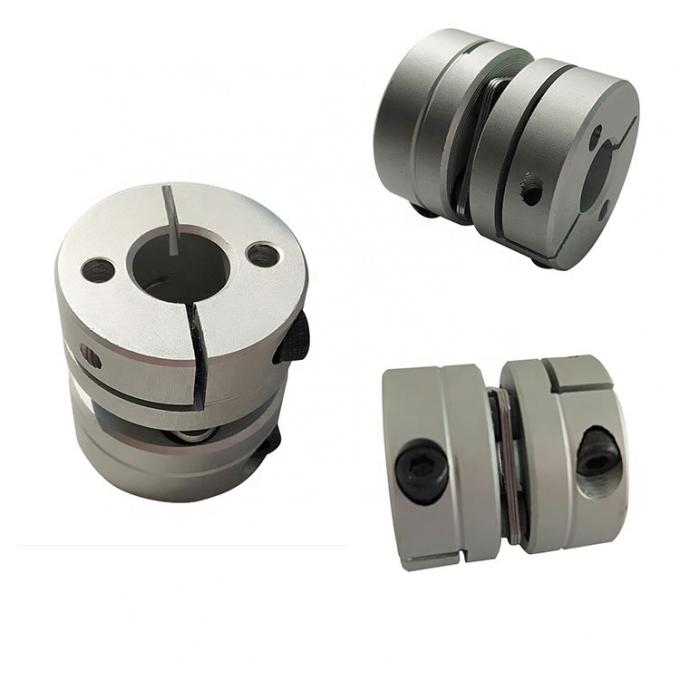

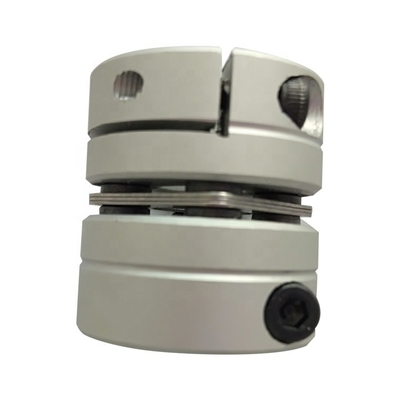

Kẹp chặt khớp nối động cơ CNC hợp kim nhôm khớp nối trục đĩa tròn

Khớp nối màng bao gồm ít nhất một màng và hai ống lót. Màng được gắn chặt vào ống lót bằng chốt và thường không bị lỏng hoặc gây ra hiện tượng giật giữa màng và ống lót. Ngoài màng đơn, còn có hai hoặc ba khớp nối màng, với một hoặc hai chi tiết cứng ở giữa, cả hai mặt đều được kết nối với ống lót trục. Khớp nối màng thường được sử dụng trong các hệ thống servo. Màng có độ cứng mô-men xoắn rất cao và có thể chịu được độ lệch lên đến 1,5 độ, nhưng độ cứng này thấp hơn khớp nối ống thổi.

Đặc trưng:

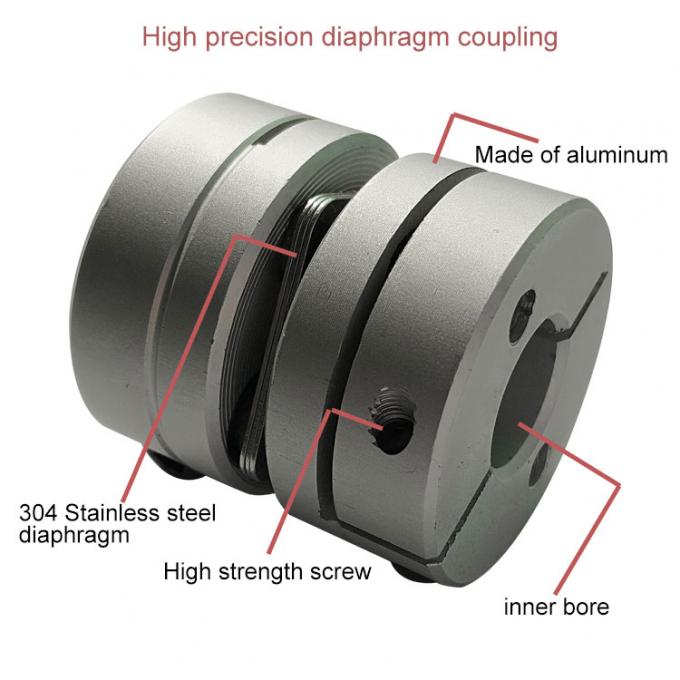

1. Ống bọc trục được làm bằng hợp kim nhôm có độ bền cao

2. Màng ngăn sử dụng thép không gỉ 304

3. Độ cứng mô-men xoắn mạnh, kiểm soát chính xác vòng quay của trục và kiểm soát độ chính xác cao

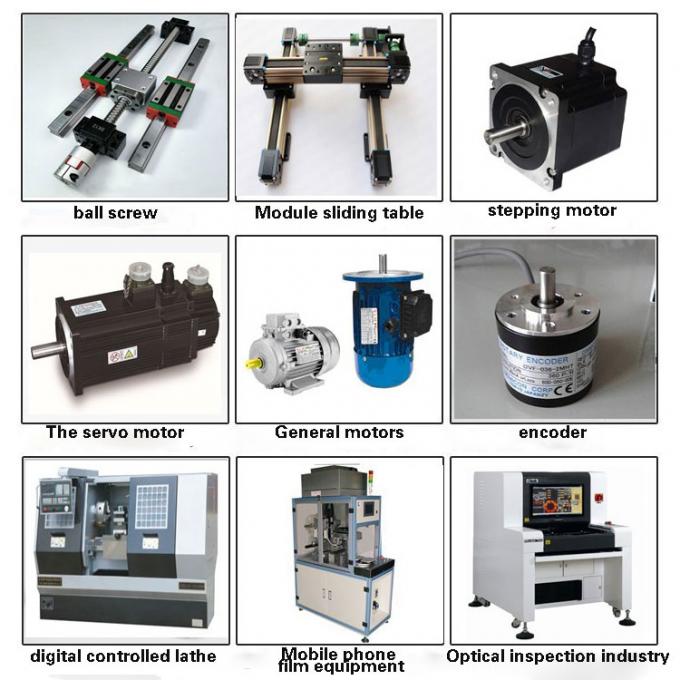

4. Được thiết kế cho servo, động cơ bước

5. Không có khe hở giữa kết nối trục và ống lót, phù hợp cho cả quay dương và quay âm

6. Quán tính thấp, thích hợp cho hoạt động tốc độ cao

7. Phương pháp kẹp chặt bằng vít
