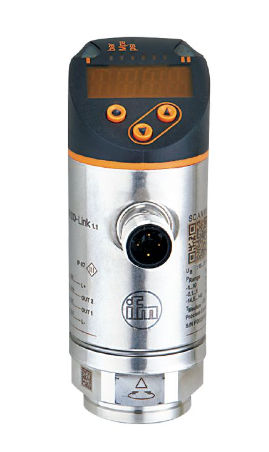

Đặc tính sản phẩm
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 2 |
| Phạm vi đo |
| -1...10 thanh |
-14,5...145 psi |
-0,1...1 MPa |
|
| Kết nối quy trình |
kết nối ren G 1/4 ren trong |
Ứng dụng
| Tính năng đặc biệt |
Kính áp tròng mạ vàng |
| Yếu tố đo lường |
tế bào đo áp suất điện dung gốm; |
| Ứng dụng |
cho các ứng dụng công nghiệp |
| Phương tiện |
chất lỏng và khí |
| Nhiệt độ trung bình [°C] |
-25...80 |
| Áp suất nổ tối thiểu |
| 150 thanh |
2175 psi |
15 MPa |
|
| Đánh giá áp suất |
| 75 thanh |
1087 psi |
7.5 MPa |
|
| Điện trở chân không [mbar] |
-1000 |
| Loại áp lực |
áp suất tương đối; chân không |
Dữ liệu điện
| Điện áp hoạt động [V] |
18...30 DC; (đến SELV / PELV) |
| Mức tiêu thụ hiện tại [mA] |
< 35 |
| Điện trở cách điện tối thiểu [MΩ] |
100; (500 V DC) |
| Lớp bảo vệ |
III |
| Bảo vệ phân cực ngược |
Có |
| Thời gian trễ bật nguồn |
< 0,3 |
| Cơ quan giám sát tích hợp |
Có |
Đầu vào / đầu ra
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 2 |
Kết quả
| Tổng số kết quả đầu ra |
2 |
| Tín hiệu đầu ra |
tín hiệu chuyển mạch; IO-Link; (có thể cấu hình) |
| Thiết kế điện |
PNP/NPN |
| Số lượng đầu ra kỹ thuật số |
2 |
| Chức năng đầu ra |
thường mở / thường đóng; (tham số) |
| Tối đa đầu ra chuyển mạch giảm điện áp DC [V] |
2.5 |
| Định mức dòng điện vĩnh viễn của đầu ra chuyển mạch DC [mA] |
150; (200 (... 60 °C) 250 (... 40 °C)) |
| Chuyển đổi tần số DC [Hz] |
< 170 |
| Bảo vệ ngắn mạch |
Có |
| Loại bảo vệ ngắn mạch |
xung |
| Bảo vệ quá tải |
Có |
Phạm vi đo/cài đặt
| Phạm vi đo |
| -1...10 thanh |
-14,5...145 psi |
-0,1...1 MPa |
|
Cài đặt gốc / CMPT = 2
| Đặt điểm SP |
| -0,9...10 thanh |
-13,5...145 psi |
-0,09...1 MPa |
|
| Đặt lại điểm rP |
| -0,95...9,95 thanh |
-14...144,5 psi |
-0,095...0,995 MPa |
|
| Sự khác biệt tối thiểu giữa SP và rP |
| 0,05 thanh |
1 psi |
0,005 MPa |
|
| Trong các bước của |
| 0,05 thanh |
0,5 psi |
0,005 MPa |
|
Status_B Độ phân giải cao / CMPT = 3
| Đặt điểm SP |
| -0,92...10 thanh |
-13.3...145 psi |
-0,092...1 MPa |
|
| Đặt lại điểm rP |
| -0,97...9,95 thanh |
-14...144,3 psi |
-0.097...0.995 MPa |
|
| Sự khác biệt tối thiểu giữa SP và rP |
| 0,05 thanh |
0,8 psi |
0,005 MPa |
|
| Trong các bước của |
| 0,01 thanh |
0,1 psi |
0,001 MPa |
|
Độ chính xác / sai lệch
| Độ chính xác của điểm chuyển đổi [% nhịp] |
< ± 0,5 |
| Độ lặp lại [% của nhịp] |
< ± 0,1; (với biến động nhiệt độ < 10 K) |
| Đặc điểm độ lệch [% của nhịp] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Đường thẳng phù hợp nhất; LS = cài đặt giá trị giới hạn) |
| Độ lệch độ trễ [% của nhịp] |
< ± 0,25 |
| Sự ổn định lâu dài [% của nhịp] |
< ± 0,05; (mỗi 6 tháng) |
| Hệ số nhiệt độ điểm không [% của nhịp / 10 K] |
< ± 0,2; (0...80 °C) |
| Hệ số nhiệt độ nhịp [% của nhịp / 10 K] |
< ± 0,2; (0...80 °C) |
Thời gian phản hồi
| Thời gian đáp ứng [ms] |
< 3 |
| Thời gian trễ có thể lập trình dS, dr [s] |
0...50 |
Phần mềm / lập trình
| Tùy chọn cài đặt thông số |
độ trễ / cửa sổ; thường mở / thường đóng; logic chuyển mạch; độ trễ bật/tắt; Giảm chấn; Đơn vị hiển thị |
Giao diện
| Giao diện giao tiếp |
Liên kết IO |
| Loại truyền |
COM2 (38,4 kBaud) |
| Bản sửa đổi IO-Link |
1.1 |
| Tiêu chuẩn SDCI |
Tiêu chuẩn 61131-9 |
| Chế độ SIO |
Có |
| Loại cổng chính bắt buộc |
Một; (khi chân 2 không được kết nối: B) |
| DeviceID được hỗ trợ |
| Loại hình hoạt động |
ID thiết bị |
| Cài đặt gốc / CMPT = 2 |
403 |
| PN7004 |
311 |
| Status_B Độ phân giải cao / CMPT = 3 |
601 |
|
| Ghi |
| Để biết thêm thông tin, vui lòng xem tệp PDF IODD trong phần "Tải xuống" |
|
Cài đặt gốc / CMPT = 2
| Hồ sơ |
Cảm biến thông minh: Biến dữ liệu quá trình; Nhận dạng thiết bị, chẩn đoán thiết bị |
| Min. thời gian chu kỳ xử lý [ms] |
2.3 |
| Áp suất độ phân giải IO-Link [bar] |
0.01 |
| Áp suất độ phân giải IO-Link [MPa] |
0.001 |
| Dữ liệu quy trình IO-Link (theo chu kỳ) |
| chức năng |
độ dài bit |
| áp lực |
14 |
| Thông tin chuyển mạch nhị phân |
2 |
|
| Chức năng IO-Link (theo chu kỳ) |
Thẻ ứng dụng cụ thể |
Status_B Độ phân giải cao / CMPT = 3
| Hồ sơ |
Cảm biến thông minh ED2: Cảm biến đo kỹ thuật số (0x000A), Nhận dạng và chẩn đoán (0x4000) |
| Min. thời gian chu kỳ xử lý [ms] |
3 |
| Áp suất độ phân giải IO-Link [bar] |
0.005 |
| Áp suất độ phân giải IO-Link [MPa] |
0.0005 |
| Dữ liệu quy trình IO-Link (theo chu kỳ) |
| chức năng |
độ dài bit |
| áp lực |
16 |
| Trạng thái thiết bị |
4 |
| Thông tin chuyển mạch nhị phân |
2 |
|
| Chức năng IO-Link (theo chu kỳ) |
Thẻ ứng dụng cụ thể |
Điều kiện hoạt động
| Nhiệt độ môi trường [°C] |
-25...80 |
| Nhiệt độ bảo quản [°C] |
-40...100 |
| Sự che chở |
IP 65; IP 67 |
Kiểm tra / phê duyệt
| EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Chống sốc |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| Chống rung |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [năm] |
260 |
| Phê duyệt UL |
|
| Chỉ thị thiết bị áp lực |
Thực hành kỹ thuật âm thanh; có thể được sử dụng cho chất lỏng nhóm 2; Dịch nhóm 1 theo yêu cầu |
Dữ liệu cơ học
| Trọng lượng [g] |
241.7 |
| Vật liệu |
thép không gỉ (1.4404 / 316L); PBT + PC-GF30; PBT-GF20; PC |
| Vật liệu (bộ phận ướt) |
thép không gỉ (1.4404 / 316L); Gốm; FKM |
| Chu kỳ áp suất tối thiểu |
100 triệu |
| Siết chặt mô-men xoắn [Nm] |
25...35; (khuyến nghị siết chặt mô-men xoắn; phụ thuộc vào bôi trơn, con dấu và định mức áp suất) |
| Kết nối quy trình |
kết nối ren G 1/4 ren trong |
Hiển thị / các yếu tố hoạt động
| Trưng bày |
| Đơn vị hiển thị |
3 x LED, màu xanh lá cây (bar, psi, MPa) |
| Chuyển trạng thái |
2 x LED, màu vàng |
| Giá trị đo được |
Hiển thị chữ và số, 4 chữ số màu đỏ / xanh lá cây |
|
Nhận xét
Kết nối điện
| Kết nối |
Đầu nối: 1 x M12; mã hóa: A; Liên hệ: mạ vàng |
