XK9350FAG CNC notching & engraving machine

Máy phay rãnh CNC XK9350FAG được lắp đặt với bộ điều khiển Seimens CNC và động cơ máy chủ Seimens), thích hợp cho cuộn cacbua vonfram hoặc cuộn thép tốc độ cao hoặc cuộn tổng hợp niken-crom cao, hoặc cuộn gang. Nó có thể khía các đường gân đánh dấu biểu tượng trên cuộn.

Máy phay rãnh CNC XK9350FAG có thể được sử dụng cho các chức năng sau:

Hàm 1: ký hiệu (hàm cơ sở)

Máy CNC có thể khía các đường gân cho thanh thép biến dạng với mọi tiêu chuẩn. Máy CNC sử dụng 4 động cơ máy chủ

Trục X: bước tiến dao khía về phía trước hoặc quay lại.

Trục Y: trục quay với bánh răng mòn

Trục Z: khía dao tiện trên mặt bằng có truyền động bánh răng.

Trục A: công cụ khía di chuyển từ trái sang phải.

Chức năng 2: đánh dấu (chức năng cơ bản)

Máy CNC có thể đánh dấu logo, ký tự, hình vẽ, vv trên bề mặt của cuộn.

Đánh dấu dao cắt tiến lên hoặc quay lại, và di chuyển từ trái sang phải

trục x: bước tiến dao khía về phía trước hoặc quay lại.

Trục Y: trục quay với bánh răng mòn

Trục A: công cụ khía di chuyển từ trái sang phải

Trục S: quay trục chính máy cắt đánh dấu với tốc độ cao, VFD

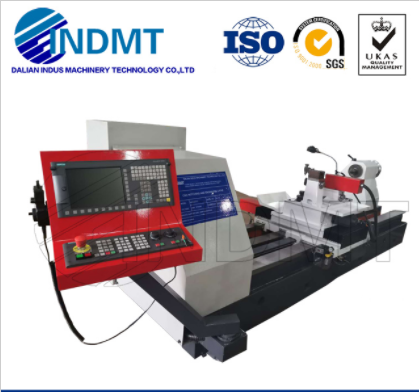

XK9350FAG CNC notch milling machine installed with Seimens CNC controller and Seimens server motor), suitable for tungsten carbide roll or high speed steel roll or high- nickel- chromium composited roll, or cast iron roll. It can notch ribs mark the symbol on the roll.

XK9350FAG CNC notch milling machine can be used for following functions:

Function 1: notching (base function)

CNC machine can notch ribs for the deformed steel bar with all standard. The CNC machine use 4 server motors

X axis :notch tool feed forward or turn back.

Y axis: the roll turning with worn gear

Z axis : notching tool turning on the level surface with gear drive.

A axis: the notch tool move from the left to the right.

Function 2: marking ( basical function)

CNC machine can mark logo, character, drawings etc. on the surface of the roll.

Marking cutter feed forward or turn back, and move from the left to the right

x axis :notch tool feed forward or turn back.

Y axis: the roll turning with worn gear

A axis: the notch tool move from the left to the right

S axis: the marking cutter spindle turning with high speed, VFD
