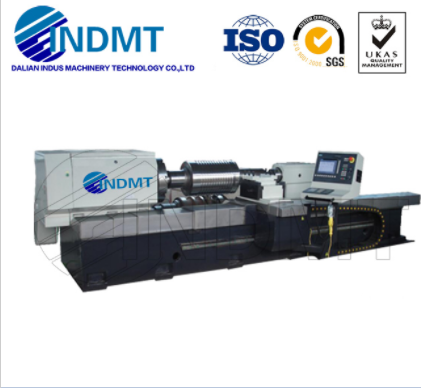

CK8450H CNC ROLL TURNING LATHE

Đường kính trục lăn

φ100-φ550mm

Chiều dài cuộn

2500mm

Đường ray dẫn hướng máy công cụ

4 + 1 đường ray

Chiều rộng đường ray dẫn hướng máy công cụ

960 mm

Trọng lượng phôi tối đa

8.0 T

Đầu côn trục chính

Số 80

Đường kính trục chính trục trước

250 mm

Vòng bi trục chính

SKF

Đường kính kẹp đĩa

320 mm

Tốc độ trục chính

AC vô cấp 5 ~ 450rpm

Thiết bị điều chỉnh tốc độ

Biến tần SIEMENS

Công suất động cơ chính

Động cơ chuyển đổi tần số 45 kw

Mô-men xoắn cực đại của đĩa

45KN.m

Lực cắt tối đa

55KN

Ụ trục chính côn

Morse 6 #

Chiều dài tay áo đuôi

200mm

Đường kính tay áo

200mm

Vít bi

Đài Loan TBI

Tốc độ di chuyển nhanh theo chiều dọc của yên giường

1-3000mm / phút

Tốc độ di chuyển bên của giá đỡ máy cắt

1-3000mm / phút

Định vị chính xác

0,001mm

Lặp lại định vị chính xác

0,001mm

Đầu trục chính, đỉnh ụ

75 °

Chiều dài di chuyển bên của giá đỡ máy cắt

250mm

Đường kính giá đỡ máy cắt

50 × 50mm

Hệ thống điều khiển số

SIEMENS 828D

Nguồn điện chính

380V / 50Hz

Kích thước máy tiện (dài x rộng x cao)

5300 × 1200 × 1300mm

Trọng lượng máy tiện

13T

Hộp điện tử

850kg

Hộp điều khiển điện

Schneider

ITEM

CK8450H

Roll diameter

φ100-φ550mm

Roll length

2500mm

Machine tool guide rail

4+1 rail

Machine tool guide rail width

960 mm

Maximum workpiece weight

8.0 T

The headstock spindle taper

No.80

The front axle spindle diameter

250 mm

Mainshaft bearing

SKF

Disk clamping diameter

320 mm

Spindle speed

AC stepless 5~450rpm

Speed adjusting device

SIEMENS inverter

Main motor power

45 kw frequency conversion motor

The maximum torque of disk

45KN.m

Max cutting force

55KN

Tailstock spindle taper

Morse 6#

Tail sleeve travel length

200mm

Sleeve diameter

200mm

Ball screw

Taiwan TBI

Longitudinal fast moving speed of bed saddle

1-3000mm/min

Lateral movement speed of cutter carrier

1-3000mm/min

Positioning accuracy

0.001mm

Repeat positioning accuracy

0.001mm

The spindle, tailstock top tip

75°

Lateral move length of cutter carrier

250mm

Cutter holder diameter

50×50mm

Numerical control system

SIEMENS 828D

Main power source

380V /50Hz

Machine lathe size (length x width x height)

5300×1200×1300mm

Machine lathe weight

13T

Electrical box

850Kg

Electric control box

Schneider
