LZ Type Flexible Pin Coupling( Khớp nối pin linh hoạt Loại LZ)

Khớp nối pin linh hoạt

· Mô hình: Loại LZ

· Mô men xoắn định mức: 0,112kN. M - 2800kN. M

· Tốc độ quay được phép: 5000 vòng / phút - 460 vòng / phút

· Kết nối: Lỗ trục

· Đường kính lỗ trục (d1, d2, dz): 12mm - 850mm

· Chiều dài lỗ trục (L): 27mm - 880mm

· Ứng dụng: Luyện kim, khai thác mỏ, nâng hạ, giao thông vận tải, dầu khí, hóa chất, tàu thủy, dệt may, công nghiệp nhẹ, máy nông nghiệp, máy in và máy bơm, quạt, máy nén, máy công cụ và thiết bị cơ khí khác và bộ truyền trục công nghiệp.

Flexible Pin Coupling

· Model: LZ Type

· Norminal Torque: 0.112kN. M - 2800kN. M

· Allowed Rotation Sppeed: 5000rpm - 460rpm

· Connection: Shaft hole

· Shaft Hole Diameter(d1,d2,dz): 12mm - 850mm

· Shaft Hole Length (L): 27mm - 880mm

· Applications: Metallurgy, mining, lifting, transportation, petroleum, chemical, ships, textile, light industry, agricultural machinery, printing machines and pumps, fans, compressors, machine tools and other mechanical equipment and industry shaft transmission.

Các cạnh ngoài của khớp nối bánh răng trống pin kiểu LZ loại LZ các mép ngoài của hai nửa khớp nối và các mép trong của ống bọc ngoài được tạo thành các rãnh bán nguyệt có cùng bán kính, được kết hợp thành các lỗ chốt để nhúng các chốt. Nửa khớp nối của trục dẫn động dẫn động ống bọc ngoài qua các chốt, khớp nối ngoài dẫn động nửa khớp dẫn động quay nhờ các chốt để truyền mômen quay. Nhiệt độ làm việc: -20 ~ +70 ℃

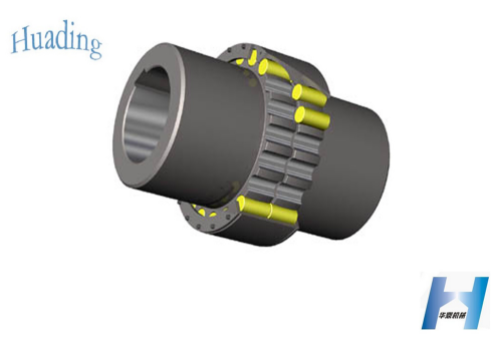

LZ type flexible pin drum gear coupling's outer edges of the two half-couplings and the inner edges of the outer sleeve are made into semi-circular grooves with the same radius, which are combined into the pin holes to embed the pins. The half-coupling of the driving shaft drives the outer sleeve through the pins, the outer sleeve drives the driven half-coupling to rotate by the pins to transmit the torque. Working temperature: -20 ~ +70 ℃

Features:

● (1) Transmission torque is large. At the same torque, most of the rotary diameters are smaller than the gear couplings, small size and light weight, it can partially replace the gear couplings;

● (2) Compared with the gear coupling, the structure is simple, fewer components, manufacturing more convenient and doesn’t need gear machining machine;

● (3) Easy maintenance, longer life, only remove the baffle to replace the nylon pin.

● (4) Nylon pins is self-lubricating material, without lubrication, not only save oil, but also clean the work environment;

● (5) Vibration damping function is poor, loud noise.

Flexible pin gear coupling has some compensation for the performance of the relative displacement of the two shafts, and is suitable for medium and high power drive, it does not apply to the vibration of certain requirements and noise need to strictly control the work site.

LZ type - Basic type;

LZD type - Conical shaft hole (with the motor connection);

LZJ type - Connect the intermediate shaft type;

LZZ type - With brake wheel type.
