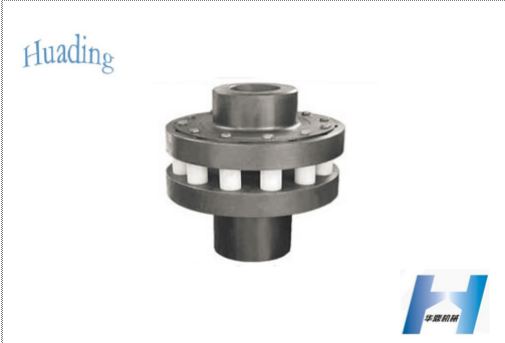

LX Type Flexible Pin Coupling (Khớp nối pin linh hoạt loại LX)

Giá: Liên hệ

Model: LX Type Flexible Pin Coupling

Nhà sản xuất: HUADING

Xuất xứ: China

Danh mục: Flexible Pin Coupling(Khớp nối pin linh hoạt)

HỖ TRỢ KHÁCH HÀNG

  • 74 Trịnh Đình Thảo, Phường Phú Trung, Quận Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
  • 0909 057 026
  • (028) 3853 6931
  • Info@pumptech.vn

Khớp nối pin linh hoạt

· Mô hình: Loại LX

· Mô men xoắn định mức: 250N. M - 180000N. M

· Tốc độ quay được phép: 8500rpm - 950rpm

· Kết nối: Lỗ trục

· Đường kính lỗ trục (d1, d2, dz): 12mm - 340mm

· Chiều dài lỗ trục (L): 32mm - 550mm

· Ứng dụng: Luyện kim, khai thác mỏ, nâng hạ, giao thông vận tải, dầu khí, hóa chất, tàu thủy, dệt may, công nghiệp nhẹ, máy nông nghiệp, máy in và máy bơm, quạt, máy nén, máy công cụ và thiết bị cơ khí khác và bộ truyền trục công nghiệp.

Flexible Pin Coupling

· Model: LX Type

· Norminal Torque: 250N. M - 180000N. M

· Allowed Rotation Sppeed: 8500rpm - 950rpm

· Connection: Shaft hole

· Shaft Hole Diameter(d1,d2,dz): 12mm - 340mm

· Shaft Hole Length (L): 32mm - 550mm

· Applications: Metallurgy, mining, lifting, transportation, petroleum, chemical, ships, textile, light industry, agricultural machinery, printing machines and pumps, fans, compressors, machine tools and other mechanical equipment and ind

Khớp nối chốt linh hoạt kiểu LX phù hợp với tất cả các loại hệ thống truyền động đồng trục. Vật liệu của phần tử đàn hồi (pin) nói chung là nylon 6, có độ bền cao và chống mài mòn và phù hợp với môi trường ăn mòn. Mô-men xoắn danh định 250 -180000N.M, nhiệt độ làm việc -20 ℃ - +70 ℃. Mô hình tiện ích có ưu điểm là cấu trúc đơn giản, hiệu suất hấp thụ sốc đệm và khả năng bù lệch trục nhất định, và thích hợp cho những trường hợp tiếng ồn không được kiểm soát. Lượng bù cho phép của hướng xuyên tâm là 0,15-0,25mm và góc là 0,5 °.

LX type flexible pin coupling is suitable for all kinds of coaxial transmission system. The material of elastic element (pin) is generally nylon 6, which has high strength and abrasion resistance and is suitable for corrosive environment. Nominal torque 250 -180000N.M, working temperature -20 ℃ - +70 ℃. The utility model has the advantages of simple structure, cushioning shock absorption performance and certain axis offset compensation capability, and is suitable for occasions where the noise is not controlled. Allowable compensation amount of radial direction is 0.15-0.25mm and angle is 0.5 °.



LX LXZ.jpg
