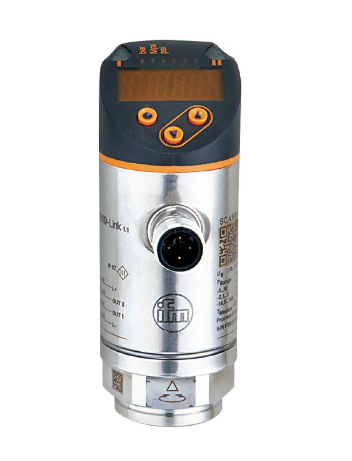

Đặc tính sản phẩm
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 2 |
| Phạm vi đo |
| 0...250 thanh |
0...3620 psi |
0...25 MPa |
|
| Kết nối quy trình |
kết nối ren G 1/4 ren trong |
Ứng dụng
| Tính năng đặc biệt |
Kính áp tròng mạ vàng |
| Yếu tố đo lường |
tế bào màng mỏng kim loại |
| Ứng dụng |
cho các ứng dụng công nghiệp |
| Phương tiện |
chất lỏng và khí |
| Nhiệt độ trung bình [°C] |
-25...80 |
| Áp suất nổ tối thiểu |
| Thanh 1100 |
15950 psi |
110 MPa |
|
| Đánh giá áp suất |
| 500 thanh |
7250 psi |
50 MPa |
|
| Điện trở chân không [mbar] |
-1000 |
| Loại áp lực |
Áp suất tương đối |
Dữ liệu điện
| Điện áp hoạt động [V] |
18...30 DC; (đến SELV / PELV) |
| Mức tiêu thụ hiện tại [mA] |
< 35 |
| Điện trở cách điện tối thiểu [MΩ] |
100; (500 V DC) |
| Lớp bảo vệ |
III |
| Bảo vệ phân cực ngược |
Có |
| Thời gian trễ bật nguồn |
< 0,3 |
| Cơ quan giám sát tích hợp |
Có |
Đầu vào / đầu ra
| Số lượng đầu vào và đầu ra |
Số lượng đầu ra kỹ thuật số: 2 |
Kết quả
| Tổng số kết quả đầu ra |
2 |
| Tín hiệu đầu ra |
tín hiệu chuyển mạch; IO-Link; (có thể cấu hình) |
| Thiết kế điện |
PNP/NPN |
| Số lượng đầu ra kỹ thuật số |
2 |
| Chức năng đầu ra |
thường mở / thường đóng; (tham số) |
| Tối đa đầu ra chuyển mạch giảm điện áp DC [V] |
2.5 |
| Định mức dòng điện vĩnh viễn của đầu ra chuyển mạch DC [mA] |
150; (200 (... 60 °C) 250 (... 40 °C)) |
| Chuyển đổi tần số DC [Hz] |
< 170 |
| Bảo vệ ngắn mạch |
Có |
| Loại bảo vệ ngắn mạch |
xung |
| Bảo vệ quá tải |
Có |
Measuring/setting range
| Measuring range |
| 0...250 bar |
0...3620 psi |
0...25 MPa |
|
Factory setting / CMPT = 2
| Set point SP |
| 2...250 bar |
40...3620 psi |
0.2...25 MPa |
|
| Reset point rP |
| 1...249 bar |
20...3600 psi |
0.1...24.9 MPa |
|
| Min. difference between SP and rP |
|
| In steps of |
|
Status_B High Resolution / CMPT = 3
| Set point SP |
| 2...250 bar |
30...3626 psi |
0.2...25 MPa |
|
| Reset point rP |
| 1...249 bar |
12...3608 psi |
0.1...24.9 MPa |
|
| Min. difference between SP and rP |
|
| In steps of |
|
Accuracy / deviations
| Switch point accuracy [% of the span] |
< ± 0,5 |
| Repeatability [% of the span] |
< ± 0,1; (with temperature fluctuations < 10 K) |
| Characteristics deviation [% of the span] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = limit value setting) |
| Hysteresis deviation [% of the span] |
< ± 0,25 |
| Long-term stability [% of the span] |
< ± 0,05; (per 6 months) |
| Temperature coefficient zero point [% of the span / 10 K] |
0,2; (-25...80 °C) |
| Temperature coefficient span [% of the span / 10 K] |
0,2; (-25...80 °C) |
Response times
| Response time [ms] |
< 3 |
| Delay time programmable dS, dr [s] |
0...50 |
Software / programming
| Parameter setting options |
hysteresis / window; normally open / normally closed; switching logic; switch-on/switch-off delay; Damping; Display unit |
Interfaces
| Communication interface |
IO-Link |
| Transmission type |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI standard |
IEC 61131-9 |
| SIO mode |
yes |
| Required master port type |
A; (when pin 2 not connected: B) |
| Process data analogue |
1 |
| Process data binary |
2 |
| Supported DeviceIDs |
| Type of operation |
DeviceID |
| Factory setting / CMPT = 2 |
400 |
| PN7001 |
308 |
| Status_B High Resolution / CMPT = 3 |
598 |
|
| Note |
| For further information please see the IODD PDF file under "Downloads" |
|
Factory setting / CMPT = 2
| Profiles |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| Min. process cycle time [ms] |
2.3 |
| IO-Link resolution pressure [bar] |
1 |
| IO-Link resolution pressure [MPa] |
0.1 |
| IO-Link process data (cyclical) |
| function |
bit length |
| pressure |
14 |
| binary switching information |
2 |
|
| IO-Link functions (acyclical) |
application specific tag |
Status_B High Resolution / CMPT = 3
| Profiles |
Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| Min. process cycle time [ms] |
3 |
| IO-Link resolution pressure [bar] |
0.1 |
| IO-Link resolution pressure [MPa] |
0.01 |
| IO-Link process data (cyclical) |
| function |
bit length |
| pressure |
16 |
| device status |
4 |
| binary switching information |
2 |
|
| IO-Link functions (acyclical) |
application specific tag |
Operating conditions
| Ambient temperature [°C] |
-25...80 |
| Storage temperature [°C] |
-40...100 |
| Protection |
IP 65; IP 67 |
Tests / approvals
| EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Shock resistance |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| Vibration resistance |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF [years] |
214 |
| UL approval |
|
| Pressure Equipment Directive |
Sound engineering practice; can be used for group 2 fluids; group 1 fluids on request |
Mechanical data
| Weight [g] |
239.2 |
| Materials |
1.4542 (17-4 PH / 630); stainless steel (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Materials (wetted parts) |
1.4542 (17-4 PH / 630) |
| Min. pressure cycles |
100 million |
| Tightening torque [Nm] |
25...35; (recommended tightening torque; depends on lubrication, seal and pressure rating) |
| Process connection |
threaded connection G 1/4 internal thread |
| Restrictor element integrated |
no (can be retrofitted) |
Hiển thị / các yếu tố hoạt động
| Trưng bày |
| Đơn vị hiển thị |
3 x LED, màu xanh lá cây (bar, psi, MPa) |
| Chuyển trạng thái |
2 x LED, màu vàng |
| Giá trị đo được |
Hiển thị chữ và số, 4 chữ số màu đỏ / xanh lá cây |
|
Nhận xét
Kết nối điện
| Kết nối |
Đầu nối: 1 x M12; mã hóa: A; Liên hệ: mạ vàng |
