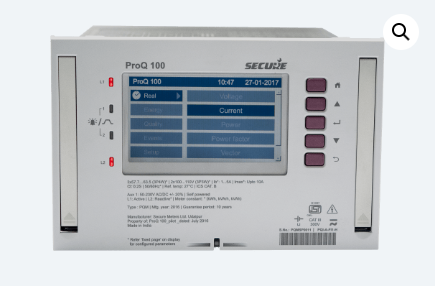

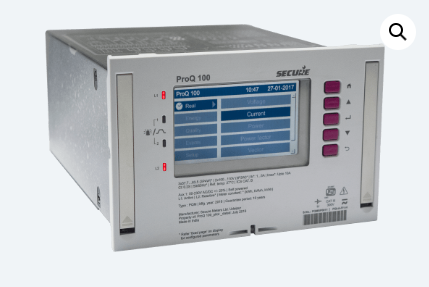

ProQ 100

Giá: Liên hệ

Model:

Nhà sản xuất: SECURE

Xuất xứ: India

Danh mục: SECURE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT
Độ chính xác cao, đo lường chất lượng điện năng toàn diện, nhiều kênh truyền thông, dễ dàng tích hợp.

Mô tả sản phẩm

ProQ 100 là một sản phẩm đột phá thực sự, kết hợp giữa khả năng đo lường doanh thu chính xác cao với công nghệ đo lường chất lượng điện năng tiên tiến. Dòng sản phẩm này bao gồm các cấu hình cao áp (HV) và trung áp (MV) cho các ứng dụng ở các cấp độ khác nhau trong lưới phát điện, truyền tải và phân phối. ProQ 100 cung cấp nhiều tính năng và đáp ứng các tiêu chuẩn độ chính xác cao, đồng thời cung cấp các phép đo chất lượng điện năng phù hợp với các tiêu chuẩn chất lượng điện năng mới nhất. ProQ 100 rất phù hợp để các nhà điều hành lưới điện và khách hàng công nghiệp sử dụng cho các mục đích sau:

Giám sát và quản lý lưới điện và các hợp đồng năng lượng.
Giám sát chất lượng nguồn cung và đảm bảo tuân thủ các quy định.
Phân tích mạng lưới cung cấp điện của các nhà máy công nghiệp để xác định các sự cố (nguồn gốc) và tác động đến các phụ tải nhạy cảm.

Với khả năng linh hoạt trong việc nâng cấp/cải tiến các hệ thống hiện có, nhiều kênh liên lạc và hỗ trợ giao thức tiêu chuẩn, ProQ 100 dễ dàng tích hợp với nhiều hệ thống để liên lạc đồng thời (ví dụ: giám sát chất lượng điện năng, SCADA và các ứng dụng đọc đồng hồ từ xa).

Đặc trưng

Các phép đo PQ được chứng nhận theo tiêu chuẩn IEC 61000-4-30 loại A và thiết bị theo tiêu chuẩn IEC 62586-2.
Ghi nhật ký các sự kiện chất lượng điện năng bao gồm sụt áp, tăng áp, gián đoạn và thay đổi điện áp nhanh.
Các sóng hài và sóng hài xen kẽ đến bậc 50
Các yếu tố méo dạng THD, TDD, THD-I, THD2550 và các chỉ số chất lượng dạng sóng như hệ số K và hệ số đỉnh.
Ghi nhận và báo cáo các sự kiện thoáng qua
Sự mất cân bằng bao gồm các phép đo trình tự dương, âm và không.
Ghi nhật ký toàn diện các thông số tức thời, năng lượng và chất lượng điện (hai bộ ghi nhật ký)
Ghi lại điện áp và dòng điện để phân tích trước và sau sự kiện, bao gồm cả việc thu thập giá trị RMS (nửa chu kỳ).
Máy chủ web tích hợp sẵn để truy cập các giá trị thời gian thực và khả năng phân tích mạnh mẽ thông qua ProQ View ŸGiao diện dữ liệu chất lượng điện năng sử dụng PQDIF qua ftp

Tài liệu kỹ thuật

Điện
Các loại kết nối	HV4/HV3
Phạm vi điện áp đo	3 x 57,7/100 hoặc 3 x 63,5/110 (3P4W) \| 2 x 100…120 V (3P3W)
Phạm vi dòng điện đo	Dòng điện đầu vào: 1..5A \| Dòng điện tối đa: lên đến 10A (có thể cấu hình)
Sự chính xác
Năng lượng	Lớp: 0.2S
Điện áp	Sai số 0,1% đối với phạm vi đo điện áp và dòng điện.
Hiện hành	Sai số 0,1% đối với phạm vi đo điện áp và dòng điện.
Quyền lực	Loại: 0,2S, hoặc tốt hơn cho phạm vi đo điện áp và dòng điện.
Tính thường xuyên	±0,01 Hz
Gánh nặng của các đầu vào đo lường với nguồn cung cấp phụ trợ	Mạch hiện tại: <0,01 VA/pha @1A \| <0,25 VA/pha @5A
Điện áp quá tải tối đa trên các đầu vào đo điện áp	1,5 x Vnom liên tục \| 2 x Vnom trong 0,5 giây
Dòng điện quá tải tối đa trên các đầu vào đo dòng điện	1.2 x Imax liên tục \| 10 x Imax trong 3 giây \| 20 x Imax trong 1 giây
Sự tuân thủ
Đo lường	IEC62052-11 và IEC62053-22, IEC62053-24, IS14697, IS15959
Chất lượng điện năng	IEC61000-4-30 Phiên bản 3 (Loại A), IEC62586-2, IEC61000-4-7, IEC61000-2-4, IEC61000-3-8, IEC61000-4-15, EN50160, IS 17036, IEEE 519-2014, IEEE 1159.3 (PQDIF)
Sự an toàn	IEC61010-1
Tuân thủ điện từ	Tiêu chuẩn CISPR 22 (lớp A) cho phát xạ bức xạ và dẫn truyền; IEC61000-4-2 (phóng điện tĩnh), IEC61000-4-3 (khả năng chịu bức xạ), IEC61000-4-4 (quá độ điện nhanh), IEC61000-4-5 (xung đột biến và xung), IEC61000-4-6 (khả năng chịu dẫn truyền), IEC61000-4-12 (sóng dao động tắt dần).
Nhà ga	Thiết kế luồn dây phù hợp với dòng điện lên đến 200 A.
Cơ khí
Kích thước	Giá đỡ theo tiêu chuẩn DIN 43862 và IEC 60297
Điều khoản niêm phong	Đồng hồ đo, giá đỡ và các đầu nối phía sau

Ứng dụng

Đo lường doanh thu độ chính xác cao
Các hợp đồng yêu cầu tuân thủ các tiêu chuẩn chất lượng điện năng mới nhất, ví dụ như IEC 61000-4-30 Loại A.
Các công trình lắp đặt yêu cầu xác minh tuân thủ các tiêu chuẩn về điện áp cung cấp, ví dụ như EN50160, IS 17036.
Yêu cầu về kiểm soát hài hòa, tức là tiêu chuẩn IEEE 519.
Phân tích sóng hài để giải quyết các vấn đề về chất lượng điện năng đối với cả điện áp và dòng điện đến sóng hài bậc 50.
Giải pháp giám sát và phân tích chất lượng điện năng tích hợp cho mạng lưới điện lưới và công nghiệp.
Cung cấp dữ liệu đo lường và chất lượng điện năng (PQ) cho các hệ thống tự động hóa trạm biến áp và công nghiệp.

Lợi ích

Số liệu đo chính xác cho hợp đồng năng lượng
Đo lường chất lượng điện năng theo các tiêu chuẩn mới nhất.
Nhiều cổng giao tiếp tiêu chuẩn công nghiệp
Hỗ trợ nhiều giao thức để tích hợp với hệ thống SCADA và các hệ thống tự động hóa khác (ví dụ: IEC 61850, Modbus).
Dễ dàng nâng cấp cho tất cả các loại đồng hồ đo gắn trên giá đỡ.
Màn hình đồ họa lớn, độ phân giải cao với giao diện trực quan
Giám sát và phân tích chất lượng điện năng toàn diện, sử dụng phần mềm ProQ View®.
