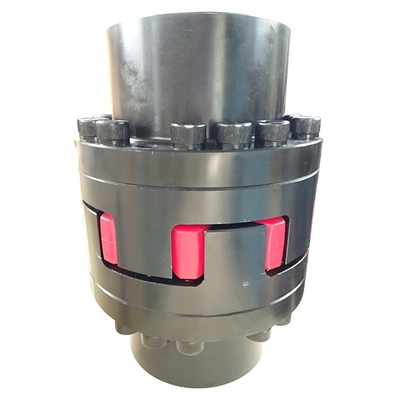

Khớp nối trục mềm hình sao kiểu nhện mặt bích đôi cho CLUTCH CONN

Giá: Liên hệ

Model: CLUTCH CONN

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

1. Thiết kế mặt bích đôi AFN và thiết kế mặt bích BFN áp dụng cho máy móc hạng nặng

2. Lắp ráp hướng tâm của máy dẫn động hoặc máy bị dẫn động sau khi tháo rời các mặt bích dẫn động

3. Đối với thiết kế AFN, nhện có thể hoán đổi cho nhau trong khi lắp khớp nối, không cần tháo rời bộ truyền động hoặc máy được truyền động

4. Có thể ngắt dòng điện trong khi lắp khớp nối

5. Vật liệu mặt bích: Thép cacbon hoặc thép CRV

6. Hoàn thiện lỗ khoan theo tiêu chuẩn ISO phù hợp H7

rãnh then theo tiêu chuẩn DIN6885--JS9

Thiết kế mặt bích đôi loại AFN
Kích cỡ	Đường kính lỗ khoan hoàn thiện tối đa d1	Kích thước [mm]										Vít mũ
Kích cỡ	Đường kính lỗ khoan hoàn thiện tối đa d1	DH	DF	dH	L2	L3	E	E1	S	b	L	M×l	z
24	27	55	36	27	30	30,50	18	33	2	14	94	M5×16	8
28	30	65	42	30	35	35,5	20	39	2,5	15	110	M6×20	8
38	38	80	52	38	45	45,5	24	43	3	18	134	M8×22	8
42	45	95	62	46	50	51	26	48	3	20	150	M8×25	12
48	50	105	70	51	56	57	28	50	3,5	21	164	M8×25	12
55	60	120	80	60	65	66	30	60	4	22	192	M10×30	8
65	70	135	94	68	75	76	35	65	4,5	26	217	M10×30	12
75	80	160	108	80	85	86,5	40	75	5	30	248	M12×40	15
90	105	200	142	100	100	101,5	45	82	5,5	34	285	M16×40	15
100	115	225	158	113	110	111,5	50	97	3	38	320	M16×50	15
110	130	255	178	127	120	122	55	103	3,5	42	347	M20×50	15
125	150	290	206	147	140	142	60	116	7	46	400	M20×60	15
140	170	320	235	165	155	157,5	65	128	7,5	50	443	M20×60	15
160	200	370	270	190	175	177,5	75	146	9	57	501	M24×70	15
180	230	420	315	220	195	198	85	159	10,5	64	555	M24×80	18
