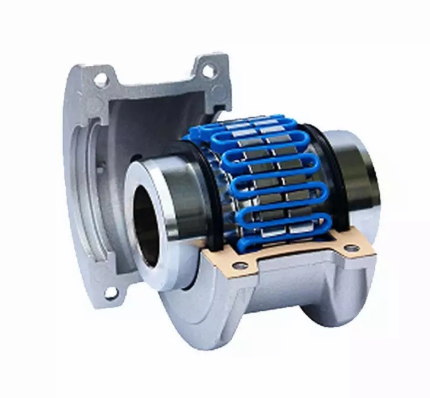

Khớp nối lưới thép khớp nối trục mềm cho thiết bị công nghiệp

Giá: Liên hệ

Model: JS

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Mô tả sản phẩm

khớp nối mềm trục lưới côn js

Độ rung của khớp nối lưới JS, khớp nối lưới JS và tuổi thọ dài. Khớp nối lưới JS dưới phạm vi tải cao, an toàn khởi động khớp nối lưới JS, hiệu suất truyền động cao, hoạt động đáng tin cậy.
Đặc điểm:
1. Lò xo serpentine là thành phần đàn hồi, độ đàn hồi mạnh cùng lúc, cải thiện đáng kể mô-men xoắn của khớp nối lưới, được sử dụng rộng rãi trong máy móc hạng nặng và máy móc thông thường. Bộ phận công nghệ lò xo serpentine đặc biệt, có tuổi thọ dài, cho phép tốc độ cao hơn, có khả năng bù tốt theo trục, hướng kính và góc
2. Hiệu suất truyền động cao, an toàn khởi động. Hiệu suất truyền động lên đến 99,47%, khả năng quá tải trong thời gian ngắn gấp đôi mô-men xoắn định mức, an toàn vận hành.
3. Cấu trúc đơn giản, lắp ráp và tháo rời thuận tiện, tuổi thọ dài
4. Hiệu ứng giảm chấn tốt để tránh cộng hưởng.

Khớp nối lưới thép khớp nối trục mềm cho thiết bị công nghiệp 0

Model	Tn KN.m	(n) r/min	d	L	L0	L2	D	D1	t	kg	kg
Model	Tn KN.m	(n) r/min	d	L	L0	L2	D	D1	t	kg	kg	y	x	a
JS1	0.045	4500	18-22	47	97	66	95	-	3	1.91	0.027	0.15	±0.3	0.076
JS2	0.14	4500	22-35	47	97	68	105	-	3	2.59	0.041	0.15	±0.3	0.076
JS3	0.224	4500	25-42	50	103	70	115	-	3	3.36	0.054	0.15	±0.3	0.076
JS4	0.4	4500	32-60	60	123	80	130	-	3	5.45	0.068	0.20	±0.3	0.10
JS5	0.63	4350	40-56	63	129	92	150	-	3	7.26	0.086	0.20	±0.3	0.127
JS6	0.90	4125	48-65	76	155	95	160	-	3	10.4	0.113	0.20	±0.3	0.127
JS7	1.80	3600	55-80	89	181	116	190	-	3	17.7	0.172	0.20	±0.3	0.15
JS8	3.15	3600	65-95	98	199	122	210	-	3	25.4	0.254	0.20	±0.3	0.18
JS9	5.6	2440	75-110	120	245	155	250	-	5	42.2	0.426	0.25	±0.5	0.20
JS10	8.0	2250	85-120	127	259	162	270	-	5	54.5	0.508	0.25	±0.5	0.23
JS11	12.5	2025	90-140	149	304	192	310	-	6	81.3	0.735	0.28	±0.6	0.25
JS12	18	1800	110-170	162	330	195	346	-	6	121	0.908	0.28	±0.6	0.30
JS13	25	1650	120-200	184	374	201	384	-	6	178	1.135	0.28	±0.6	0.33
JS14	35.5	1500	140-200	183	372	271	450	391	6	234	1.952	0.30	±0.6	0.40
JS15	50	1350	160-240	198	402	279	500	431	6	317	2.815	0.30	±0.6	0.45
JS16	63	1225	180-280	216	438	304	566	487	6	448	3.496	0.30	±0.6	0.5
JS17	90	1100	200-300	239	484	322	630	555	6	620	3.76	0.38	±0.6	0.56
JS18	125	1050	240-320	260	526	356	675	608	6	776	4.4	0.38	±0.6	0.6
JS19	160	900	280-360	280	566	355	756	660	6	1058	5.63	0.38	±1.3	0.68
JS20	224	820	300-380	305	623	432	845	751	13	1426	10.5	0.46	±1.3	0.74
JS21	315	730	320-420	325	663	490	920	822	13	1787	16.1	0.46	±1.3	0.8
JS22	400	680	340-450	345	703	546	1000	905	13	2269	24.1	0.48	±1.3	0.89
JS23	500	630	360-480	368	749	648	1087	-	13	2951	33.8	0.48	±1.3	0.96
JS24	630	580	400-460	401	815	698	1180	-	13	3836	50.2	0.5	±1.3	1.07
JS25	800	540	420-500	432	877	762	1260	-	13	4686	67.2	0.5	±1.3	1.77
