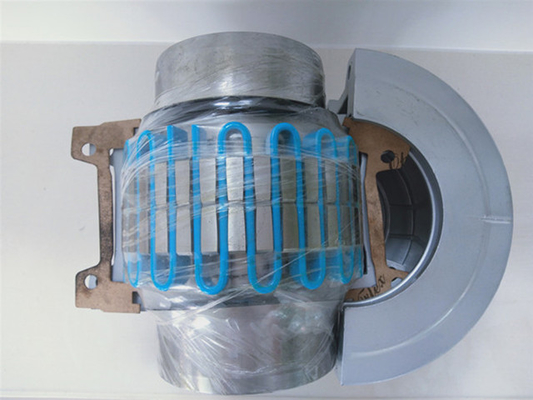

Khớp nối lưới côn kim loại tùy chỉnh / Khớp nối lò xo linh hoạt

Khớp nối lưới côn kim loại tùy chỉnh / Khớp nối lò xo linh hoạt

Giá: Liên hệ

Model: T10

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Mô tả sản phẩm

Khớp nối lưới lò xo rắn

Khớp nối có độ linh hoạt cao dùng để kết nối trục của máy móc, chúng bù cho sự lệch trục, chỉ tạo ra lực phục hồi thấp.

Mô-men xoắn được truyền qua các chất đàn hồi mềm dẻo, do đó khớp nối thường có đặc tính mềm dẻo của cao su.

Các miếng chèn linh hoạt của khớp nối lưới chịu lực nén. Nếu các miếng chèn linh hoạt bị hư hỏng không thể sửa chữa, các bộ phận trục sẽ tiếp xúc với kim loại. "Khả năng vận hành khẩn cấp" này là bắt buộc, v.v., trong trường hợp truyền động bơm chữa cháy.

Mô-men xoắn của động cơ được truyền đến moay-ơ ở đầu truyền động thông qua kết nối trục-moay, chủ yếu được thiết kế theo dạng kết nối rãnh then. Mô-men xoắn được truyền đến moay-ơ ở phía đầu ra với sự hỗ trợ của các miếng chèn đàn hồi. Moay-ơ ở phía đầu ra tiếp tục truyền mô-men xoắn đến máy được truyền động hoặc bộ truyền động được đặt ở giữa. Do chủ yếu là các miếng chèn đàn hồi chịu nén, khớp nối có độ cứng xoắn tăng dần.

Khớp nối lưới côn kim loại tùy chỉnh / Khớp nối lò xo linh hoạt 0

Size	nominal	Allowable	Wt	Oil injection	Bore diameter		D1	L	L2	D	D2	L1	S	C
	torque	speed	(Kg)	(Kg)	Bore diameter
	(Nm)	rpm			max	min
1020T	52	4500	1.91	0.027	29	13	97	99	48	40	/	67	39	3.2
1030T	150	4500	2.59	0.041	35	13	106	99	48	49	/	68	39	3.2
1040T	250	4500	3.36	0.054	41	13	114	105	51	57	/	70	40	3.2
1050T	435	4500	5.44	0.068	48	13	135	124	60	67	/	81	45	3.2
1060T	680	4350	7.26	0.086	54	19	148	130	64	76	/	93	52	3.2
1070T	990	4125	10.43	0.113	64	19	159	155	76	87	/	97	54	3.2
1080T	2050	3600	17.69	0.172	76	27	191	181	89	105	/	116	65	3.2
1090T	3700	3600	25.4	0.254	89	27	211	200	99	124	/	122	72	3.2
1100T	6300	2440	42.18	0.426	102	41	251	246	121	142	/	155	/	4.8
1110T	9300	2250	54.43	0.508	114	41	270	259	127	160	/	162	/	4.8
1120T	13600	2025	81.19	0.735	127	60	308	305	149	179	/	192	/	6.4
1130T	19800	1800	120.66	0.907	152	67	346	330	162	217	/	195	/	6.4
1140T	28500	1650	177.81	1.134	184	67	384	375	184	254	/	201	/	6.4
1150T	39700	1500	226.8	1.95	203	108	453	372	183	269	391	272	/	6.4
1160T	55800	1350	308.9	2.812	229	121	502	403	198	305	437	278	/	6.4
1170T	74500	1225	447.7	3.493	254	133	567	438	216	356	487	307	/	6.4
1180T	10300	1100	619.15	3.765	279	152	630	484	239	394	555	321	/	6.4
1190T	136000	1050	775.64	4.4	305	152	676	525	259	437	608	325	/	6.4
1200T	186000	900	1057.32	5.625	330	178	757	565	279	498	660	356	/	6.4
1210T	248000	820	1424.28	10.523	356	178	845	622	305	533	751	432	/	12.7
1220T	335000	730	1784.89	16.057	381	203	921	663	325	572	822	490	/	12.7
1230T	435000	680	2266.6	24.04	406	203	1003	704	345	610	905	546	/	12.7
1240T	558000	630	2950.16	33.793	432	254	1087	749	368	648	/	648	/	12.7
1250T	745000	580	3832.86	50.122	470	254	1181	815	401	711	/	699	/	12.7
1260T	931000	540	4681.98	67.177	508	254	1261	876	432	762	/	762	/	12.7
Note:Cover material: 1020-1180 Aluminum permanent mold casting; 1190-1230 Aluminum sand casting; 1240-1260 Steel plate fabrication.
