Khớp nối đĩa đôi / Khớp nối linh hoạt tốc độ cao cho máy bơm

Khớp nối đĩa đôi tốc độ cao cho máy bơm

Khớp nối màng mềm là gì?

Khớp nối màng mềm được cấu tạo từ nhiều nhóm màng (tấm thép không gỉ mỏng) được kết nối với hai nửa khớp nối bằng bu lông xen kẽ. Mỗi nhóm màng được tạo thành bằng cách xếp chồng nhiều mảnh. Độ dịch chuyển tương đối của hai trục là một khớp nối mềm bằng kim loại đàn hồi hiệu suất cao.

Cách chọn loại khớp nối mềm màng ngăn

Hiểu được chức năng toàn diện của khớp nối màng đàn hồi (đặc biệt là khớp nối màng đàn hồi linh hoạt) trong hệ thống truyền động, xem xét thiết kế tổng thể của hệ thống truyền động, chọn loại khớp nối màng đàn hồi, theo loại động cơ chính và loại tải trọng làm việc, tốc độ làm việc, độ chính xác truyền, độ lệch hai trục, nhiệt độ, độ ẩm, môi trường làm việc và các yếu tố toàn diện khác để lựa chọn loại khớp nối màng đàn hồi. Chọn loại cấu trúc của khớp nối màng đàn hồi theo nhu cầu của máy chủ hỗ trợ. Khi khớp nối màng đàn hồi được sử dụng kết hợp với phanh, nên chọn khớp nối màng đàn hồi có bánh xe phanh hoặc loại đĩa phanh; yêu cầu quá tải. Khi bảo vệ, nên chọn khớp nối màng đàn hồi an toàn; khi kết nối với mặt bích, nên chọn loại mặt bích; khi truyền động đường dài và kích thước trục của kết nối lớn, nên chọn loại trục trung gian hoặc loại ống lót trung gian.

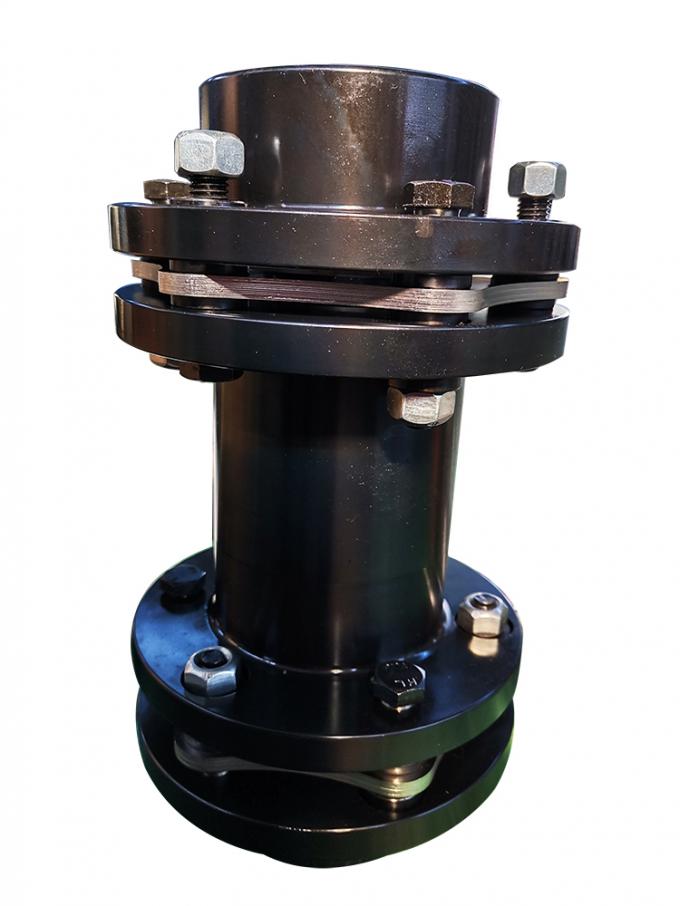

Khớp nối màng mềm đĩa đôi chất lượng cao JMIIJ bù trừ độ lệch trục hai trục, độ dịch chuyển hướng kính lớn, độ linh hoạt nhỏ và độ dịch chuyển hướng trục lớn, cho phép dịch chuyển hướng kính, hướng trục và góc. Khớp nối màng mềm đĩa đôi chất lượng cao JMIIJ khác với các khớp nối màng thông thường. Chúng không chỉ kết nối trục trung gian, mở rộng khoảng cách truyền động mà còn có hai màng để tăng độ bù trừ độ linh hoạt, vì vậy chúng còn được gọi là khớp nối màng kép.

     Khớp nối màng mềm đĩa đôi chất lượng cao JMIIJ có thể truyền tốc độ chính xác, vận hành không bị lệch vòng quay, và có thể được sử dụng cho truyền động cơ khí chính xác. Hiệu suất truyền động lên đến 99,86%, đặc biệt phù hợp cho truyền động công suất cao tốc độ trung bình và cao. Cấu trúc đơn giản, trọng lượng nhẹ, thể tích nhỏ, lắp ráp và tháo dỡ thuận tiện. Không cần di chuyển máy móc khi lắp đặt, không cần bôi trơn. Thích ứng với nhiệt độ cao (-80°C+30°C) và môi trường làm việc khắc nghiệt, có thể vận hành an toàn trong điều kiện va đập và rung động. Khả năng hấp thụ sốc rõ rệt, không gây tiếng ồn, không hao mòn.
