Khớp nối bánh răng mềm cacbon / Khớp nối trục thép cho thiết bị nâng hạ

Giá: Liên hệ

Model: G10 G20

Nhà sản xuất: JUDE

Xuất xứ: China

Danh mục: JUDE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Đặc điểm của khớp nối trục bánh răng GIICL

(1) Khả năng chịu lực mạnh.
(2) Bù trừ độ dịch chuyển góc lớn
(3) Đầu răng ngoài có hình dạng giống sừng, giúp việc lắp và tháo răng trong và ngoài rất thuận tiện
(4) Hiệu suất truyền động lên tới 99,7%

hình ảnh sản phẩm

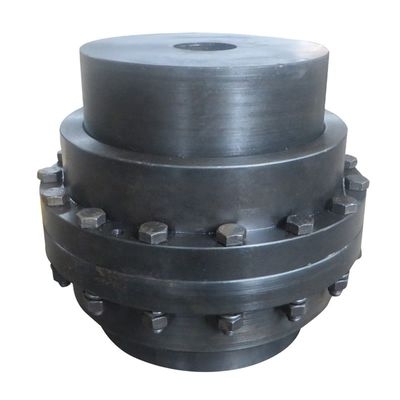

Khớp nối bánh răng mềm thấm cacbon / Khớp nối trục thép cho thiết bị nâng hạ 0

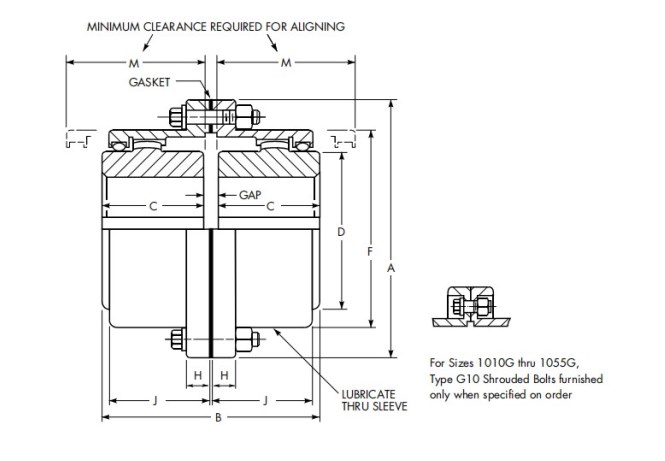

Khớp nối bánh răng mềm thấm cacbon / Khớp nối trục thép cho thiết bị nâng hạ 1

Loại G20 Ống lót bích tiêu chuẩn khớp nối kép. Dành cho kích thước 1010G -1055G. Bu lông che chắn loại G10 chỉ được cung cấp khi đượcchỉ định trong đơn đặt hàng.

Size	Torque Rating (Ib-in)	Allow Speed RPM	Max Bore	Min Bore	CpIgWtWith No Bore (b)		LubeWt (lb)	A	B	C	D	F	H	J	M	GAP
Size	Torque Rating (Ib-in)	Allow Speed RPM	Max Bore	Min Bore	G10	G20	LubeWt (lb)	A	B	C	D	F	H	J	M	GAP
1010G	10,080	8,000	1.875	0.50	9	10	0.09	4.56	3.50	1.69	2.70	3.30	0.55	1.53	2.00	0.125
1015G	20,790	6,500	2.375	0.75	17	20	0.16	6.00	4.00	1.94	3.40	4.14	0.75	1.88	2.40	0.125
1020G	37,800	5,600	2.875	1.00	30	35	0.25	7.00	5.00	2.44	4.14	4.98	0.75	2.34	3.00	0.125
1025G	66,150	5,000	3.625	1.25	55	65	0.50	8.38	6.25	3.03	5.14	6.10	0.86	2.82	3.60	0.188
1030G	107,100	4,400	4.125	1.50	85	95	0.80	9.44	7.37	3.59	6.00	7.10	0.86	3.30	4.20	0.188
1035G	163,800	3,900	4.875	2.00	135	150	1.20	11.00	8.63	4.19	7.00	8.32	1.12	3.84	5.10	0250
1040G	270.900	3,600	5.750	2.50	195	215	2.00	12.50	9.75	4.75	8.25	9.66	1.12	4.38	5.70	0250
1045G	371,700	3,200	6.750	3.00	280	300	2.30	13.62	10.93	5.31	9.25	10.79	1.12	4.84	6.50	0.312
1050G	500,900	2,900	7.375	3.50	390	420	3.90	15.31	12.37	6.03	10.00	12.04	1.50	5.54	7.20	0.312
1055G	655,200	2,650	8,250	4.00	525	550	4.90	16.75	13.56	6.62	11.00	13.16	1.50	6.22	8.00	0.312
1060G	800100	2450	9.125	4.5	_	675	7	18	15.13	7.41	12	14.41	1	6.66	9	0.312
