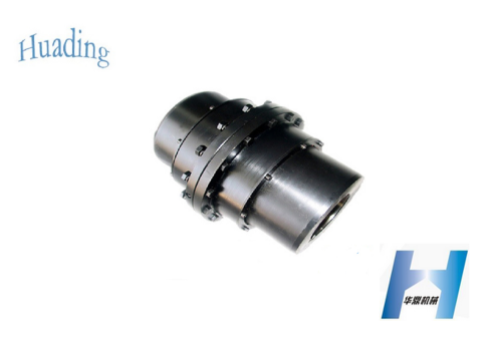

GCLD Type Drum Gear Coupling( Khớp nối bánh răng trống loại GCLD)

Drum Gear Coupling

· Model: GCLD Type

· Norminal Torque: 1.12kN. M - 50kN. M

· Allowed Rotation Sppeed: 4000rpm -2100rpm

· Connection: Keyway & Shaft hole

· Shaft Hole Diameter: 22mm - 200mm

· Shaft Hole Length (Y): 52mm - 352mm

· Applications: Metallurgy, mining, lifting and transportation industries, petroleum, chemical, general machinery and other heavy machinery shaft drive.

• Khớp nối bánh răng tang trống kiểu GCLD phù hợp để kết nối trục truyền động hai trục ngang của động cơ và cơ khí, với hiệu suất bù góc nhất định, nhiệt độ môi trường làm việc -20 ~ +80 ℃, mô-men xoắn danh nghĩa truyền 1,12 ~ 50kN.m.

  GCLD-type drum gear coupling is suitable for connecting motor and mechanical two horizontal axis drive shaft, with a certain angle compensation performance, the working environment temperature -20 ~ +80 ℃, transmission nominal torque of 1.12 ~ 50kN.m.

Các tính năng của khớp nối bánh răng kiểu trống (so với khớp nối kiểu thẳng):

1. Khả năng mang cao

Khả năng chịu lực của khớp nối bánh răng kiểu tang trống cao hơn khớp nối kiểu thẳng từ 15 đến 20% ở cùng đường kính ngoài và đường kính ngoài lớn nhất của khớp nối.

2. Bù dịch chuyển góc lớn

Khi độ dịch chuyển hướng tâm bằng 0, độ dịch chuyển góc cho phép của khớp nối răng thẳng là 1 °, nhưng độ dịch chuyển góc cho phép của khớp nối kiểu bánh răng trống là 1 ° 30 ", tăng 50%. Với cùng một môđun, số răng, chiều rộng răng, độ dịch chuyển góc cho phép của răng trống lớn hơn răng thẳng.

3. Bề mặt bánh răng kiểu tang trống đã cải thiện các điều kiện tiếp xúc bên trong và bên ngoài, tránh được các nhược điểm của dịch chuyển góc của sự đùn cạnh răng hàm dưới và sự tập trung ứng suất, đồng thời cải thiện độ ma sát bề mặt răng, điều kiện mài mòn, giảm tiếng ồn, duy trì lâu dài đi xe đạp.

4. Đầu răng của bộ răng ngoài có dạng hình sừng nên việc tháo lắp lắp ráp răng trong và ngoài rất thuận tiện.

5. Hiệu suất truyền tải lên đến 99,7%.

Drum-type Gear Coupling Features (compared with the straight-type coupling):

1. High carrying capacity

The bearing capacity of the drum-type gear coupling is 15 to 20% higher than that of the straight-type coupling in the same outer diameter and the maximum outer diameter of the coupling.

2. Large angular displacement compensation

When the radial displacement is equal to zero, the allowable angular displacement of the straight-tooth coupling is 1°, but the allowable angular displacement of the drum gear-type coupling is 1°30", 50% increased. With the same modulus, tooth number, tooth width, the allowable angular displacement of the drum teeth is larger than of the straight teeth.

3. Drum-type gear surface has improved the internal and external contact conditions, which avoids the drawbacks of angular displacement of the mandibular tooth edge extrusion and stress concentration, in the meanwhile improves the tooth surface friction, wear conditions, reducing noise, long maintenance cycle.

4. The tooth end of outer teeth set is horn shape, so that the internal and external tooth assembly and disassembly is very convenient.

5. Transmission efficiency is up to 99.7%.
