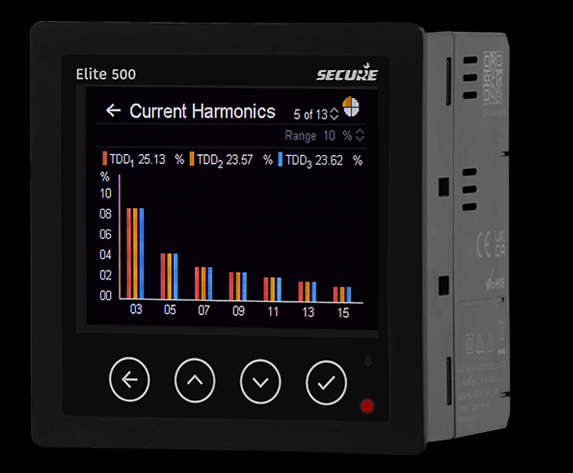

Elite 500

Giá: Liên hệ

Model:

Nhà sản xuất: SECURE

Xuất xứ: India

Danh mục: SECURE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT
Màn hình TFT độ chính xác cao, đa giao tiếp.

Mô tả sản phẩm

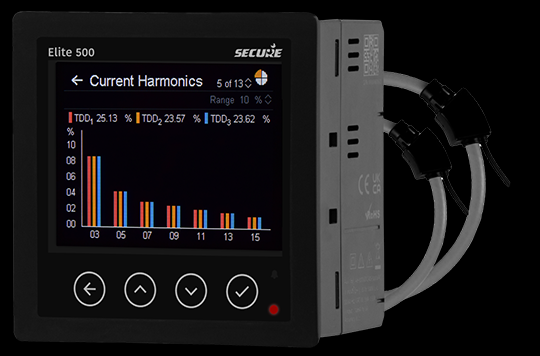

Đồng hồ đo đa chức năng Elite 500 sở hữu chức năng giám sát điện năng tiên tiến, phù hợp sử dụng cả độc lập lẫn trong các hệ thống BMS, điều khiển công nghiệp và SCADA. Thiết bị này cũng cung cấp chức năng ghi dữ liệu, giao diện điều khiển I/O và giao tiếp mô-đun với nhiều giao thức để tích hợp với hệ thống của bên thứ ba. Tùy thuộc vào ứng dụng, Elite 500 cho phép khách hàng lựa chọn đầu vào cuộn cảm CT thông thường hoặc cuộn cảm Rogowski, có thể kết nối trực tiếp với đồng hồ mà không cần bộ tích hợp bổ sung.

Đặc trưng

Hỗ trợ 17 phép đo năng lượng, bao gồm các thông số năng lượng tịnh và tuyệt đối.
Độ phân giải năng lượng: 7+3 chữ số, Thông số tức thời: 4+3 chữ số
Độ chính xác cấp 0,2S / 0,5S cho phép đo điện cảm và độ chính xác 0,5S cho phép đo điện dung.

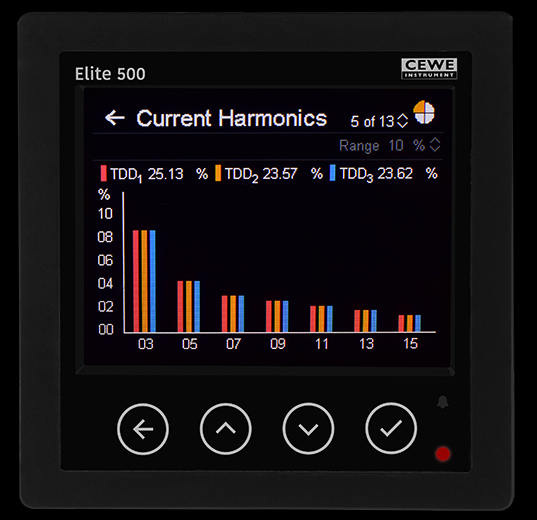

Màn hình TFT hiển thị biểu đồ vectơ, biểu đồ cột, so sánh mức tiêu thụ năng lượng hàng tuần/hàng tháng.
Tham số yêu thích có thể cấu hình trên trang hiển thị
Các tùy chọn đồng bộ hóa thời gian thông qua SNTP
Các tính năng chất lượng điện năng bao gồm sóng hài riêng lẻ, THD, sụt áp, tăng áp, mất cân bằng điện áp và bộ đếm gián đoạn.
Các yếu tố biến dạng tổng cầu (TDD) và các chỉ số chất lượng dạng sóng như hệ số K và hệ số đỉnh.
Các thành phần trình tự dương, âm và không
Biểu giá linh hoạt theo giờ trong ngày, nhu cầu tối đa / hỗ trợ nhu cầu, giờ tiết kiệm ánh sáng ban ngày (DST).
Hỗ trợ mô-đun đầu ra PIPO/DIDO, báo động và tín hiệu tương tự.
Cảnh báo và sự kiện dựa trên các tham số đã cấu hình.
Hai bộ ghi dữ liệu cho các thông số tức thời và năng lượng.
Hỗ trợ hai cổng kết nối trên mô-đun Ethernet TCP IP cho phép giao tiếp đồng thời qua Modbus.
Hỗ trợ giao thức RS485 Modbus cùng với bất kỳ giao thức Ethernet nào được chọn.
Trang độ phân giải cao dành cho kênh năng lượng đã được cấu hình

Thông số kỹ thuật

Thông thường	Rogowski
Điện
Loại kết nối	LV 3P4W / HV 3P4W / 1CT 3PT / LV 3CT / HV 3P3W / 3CT 2PT / 2CT 2PT / 1P 2W
Phạm vi điện áp đo	Điện áp tối đa: 35 V đến 500 V (LL), 20 V đến 300 V (LN).
Phạm vi dòng điện đo	10mA – 6A (có thể cấu hình)	5% Ipr _-Ipr ( Ipr _-1000_A hoặc 4000 A)
Phạm vi dòng điện khởi đầu	1mA	1 A cho 1000 A / 4 A cho 4000 A
Tính thường xuyên	50 / 60 Hz
Gánh nặng	Dòng điện mạch hiện tại: < 0,2 VA/pha @ 1A & @ 5A
	Mạch điện áp: < 0,2 VA/pha
Tốc độ lấy mẫu	156 mẫu / chu kỳ / kênh
Sự chính xác
Năng lượng hoạt động	Lớp 0.2S / lớp 0.5S	Lớp 0.5S
Năng lượng phản ứng	Lớp 0.5S
Điện áp, dòng điện, công suất	0,2% cho phạm vi đo
Tính thường xuyên	±0,05 Hz
Hệ số công suất	±0,005 (độ trễ 0,5 đến độ dẫn trước 0,5)
Điện áp chịu đựng tối đa	Gấp 2 lần giá trị điện áp định mức trong 1 giây, lặp lại 10 lần với khoảng thời gian 10 giây giữa các lần lặp.
Dòng điện chịu đựng tối đa	1,2 lần Ib liên tục	–
Dòng điện quá tải ngắn hạn	20 lần, _{tối đa} 1 giây.	–
Quá tải (liên tục)	Gấp 1,5 lần Ib, lên đến 7,5A (chỉ đo lường)	–
Tiêu chuẩn	IEC 62052-11, IEC 62053-22, IEC 62053-24, IEC 61557-12, IEC 62053-31, IEC 60529, IEC 61010-1, IEC 61010-2-030, IEC 61326-1, IS14697, CE, UKCA
	IEC 61850-6, 7-1, 7-2, 7-3, 7-4, 8-1, (theo phiên bản 1 và 2)
Môi trường
Bảo vệ chống xâm nhập	IP 54 (mặt trước); IP20 (tại các đầu nối), IP 65 với gioăng (Tùy chọn)
Cách nhiệt	Điện áp hiệu dụng 3,5 kV, tần số 50 Hz, thời gian 5 giây.
Khả năng chịu xung lực	6,4 kV
Nhiệt độ hoạt động	-10°C đến +60°C
Nhiệt độ bảo quản	-25°C đến +70°C
Hệ số nhiệt độ	0,02% / °C	0,1% / °C
Kích thước cơ học (Cao x Rộng x Sâu)	96 x 96 x 57,6 mm (± 0,5 mm), 96 x 96 x 111,5 mm (± 0,5 mm) với mô-đun
Cân nặng	365 g	280 g
Phần mềm	– Hai thiết bị ghi dữ liệu (bộ nhớ 16 MB):
	Bộ ghi dữ liệu chính
	Ghi nhật ký tối đa 20 giá trị kênh năng lượng, có tích hợp.
	tiết 5, 15, 30 và 60 phút
	Dung lượng lưu trữ khoảng 12500 ngày tham số với khoảng thời gian 30 phút.
	Bộ ghi dữ liệu thứ cấp
	Ghi lại tối đa 20 giá trị tức thời với chu kỳ tích hợp.
	1, 2, 5, 10, 15 và 30 phút
	Dung lượng lưu trữ khoảng 40000 ngày tham số với khoảng thời gian 30 phút.
	– Các tham số có thể cấu hình:
	8 biểu giá theo thời gian sử dụng (TOU), 8 mùa, 8 loại ngày, ngày bắt đầu giờ mùa hè, 6 lịch sử thanh toán
	Ghi lại các giá trị năng lượng tiêu thụ hàng ngày trong vòng 90 ngày.
	Báo động và ghi nhật ký sự kiện
	Đo lường thành phần hài hòa riêng lẻ lên đến ³¹
	Đo độ méo hài tổng (THD) lên đến ^{bậc 63}
	Hệ số K, Hệ số đỉnh, TDD, các thành phần trình tự
	Các tính năng chất lượng điện năng bao gồm sụt áp, tăng áp.

Đặc trưng
Nguồn điện	Dải điện áp: 48-300VDC / 85-300VAC
Gánh nặng	Sản phẩm cơ bản: <3W, < 6.5VA ở điện áp 240V AC. Với tất cả các mô-đun: <6.5W, <16VA
Trưng bày	Màn hình TFT dành cho đồ họa và phân tích (3,5 inch)
	Kích thước: 53 x 70 mm (Cao x Rộng), 320×240 pixel. Kích thước pixel: 0,22 mm²
Ắc quy	Pin dự phòng cho RTC
Đầu nối	Loại vòng cho đầu nối dòng điện, combicon cho điện áp, Aux và modbus RTU	tất cả đều là combicon
Đầu vào và đầu ra	2 đầu vào/đầu ra xung có thể cấu hình, 1 đầu ra xung cố định, 1 đầu ra báo động.
	Đầu ra xung:
	Điện áp 24-230V DC hoặc 48-230V AC @ 100mA
	Loại: không điện áp, độ rộng xung: 20 – 300 ms (đối với 50Hz); 16 – 300 ms (đối với 60Hz)
	Ngõ vào xung: 24-60 V AC/DC @ 100mA
	3. Ngõ ra báo động: Loại: không điện áp, 230 V AC/ 30V DC ở dòng điện 2 A
	Ngõ ra tương tự (tự cấp nguồn): 4 ngõ ra tương tự có thể cấu hình, 0-20mA, 4-20mA
	Đèn báo – 2 đèn LED: một đèn báo hiệu (màu đỏ), một đèn báo hiệu (màu hổ phách)
Giao tiếp
Cổng RS485	Giao thức: Modbus RTU
	Tốc độ Baud: 1200 – 38400 bps, chẵn lẻ: không, chẵn, lẻ
Cổng Ethernet	Ethernet qua cổng RJ-45, tốc độ 10/100 Mbit/s, đồng bộ thời gian SNTP.
	Tùy chọn: Modbus TCP/IP, Modbus Gateway, BACnet IP, ProfiNET, IEC61850
Hỗ trợ phần mềm	Configview (để cấu hình/đọc dữ liệu), Tùy chọn eWatch 100 / eWatch Online
Đồng bộ hóa thời gian	Thông qua giao thức SNTP /thông qua đầu vào xung

Ứng dụng

Đo lường và đối chiếu sự truyền năng lượng
Nhà máy điện, giám sát đường dây cấp điện, trạm biến áp lưới điện, tua bin gió, năng lượng tái tạo, cơ sở công nghiệp và thương mại.
Giám sát trực tuyến quá trình trao đổi năng lượng tại các điểm giao diện khác nhau
Tự động hóa và tích hợp hệ thống
Tự động hóa quy trình và nhà máy
Ứng dụng nâng cấp lên đến 4000A có thể được thực hiện bằng cách sử dụng cuộn cảm Rogowski cùng với hỗ trợ giao thức Modbus / BACnet / Profinet / IEC 61850, đầu ra tương tự và các cổng I/O điều khiển.
Dầu khí / Khai thác mỏ / Bệnh viện / Trung tâm thương mại / Trung tâm dữ liệu
Thiết bị đóng cắt LV / MV / HV

Lợi ích

Giảm thiểu chi phí tích hợp nhờ kết hợp các cổng giao tiếp mô-đun có thể cắm nóng và các cổng đầu ra tương tự với đầu vào/đầu ra xung kỹ thuật số và hệ thống cảnh báo.
Một thiết bị duy nhất bao gồm nhiều tùy chọn giao tiếp đa dạng và linh hoạt. Cả Modus RTU và TCP cùng với Profinet, BACnet và IEC61850 dành cho SCADA đều được hỗ trợ.
Hỗ trợ các phép đo cho chứng nhận Hiệu quả năng lượng / LEED.
Màn hình màu lớn, độ phân giải cao, hiển thị đồ họa và hình ảnh phân tích chi tiết.
Có thể lựa chọn sử dụng máy CT thông thường hoặc cuộn dây Rogowski.
