Elite 440

Giá: Liên hệ

Model:

Nhà sản xuất: SECURE

Xuất xứ: India

Danh mục: SECURE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT
MFM với độ chính xác cao, khả năng cấu hình linh hoạt và dễ dàng tích hợp.

Mô tả sản phẩm

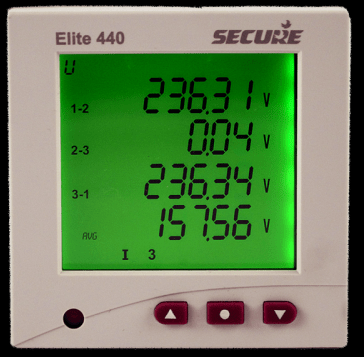

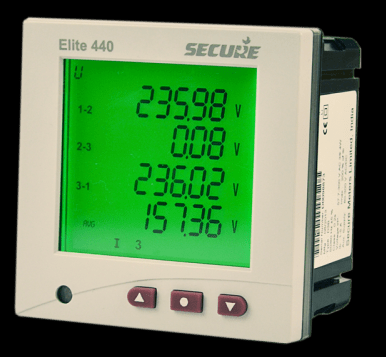

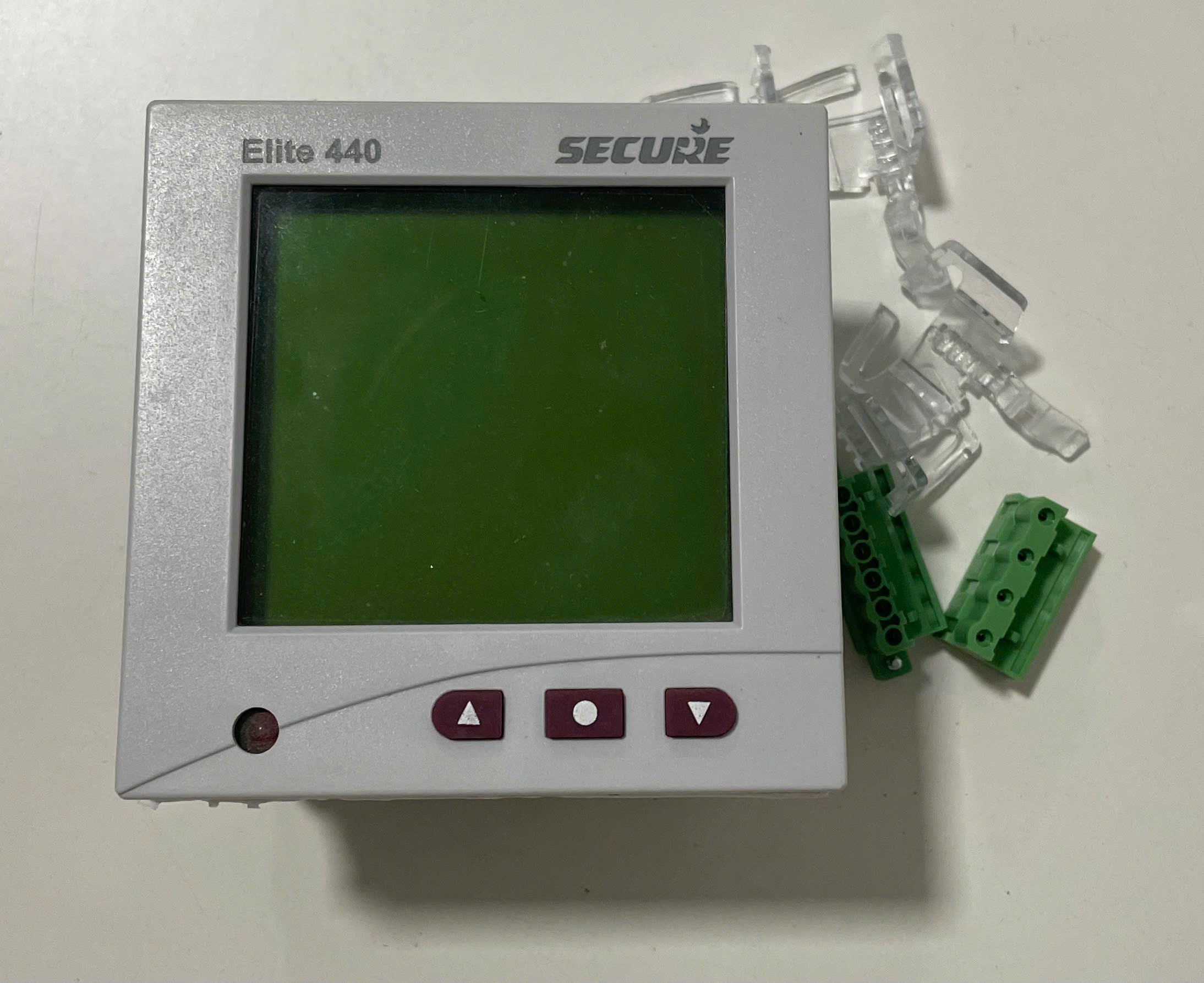

Elite 440 là đồng hồ đo điện kỹ thuật số ba pha đa dòng, chính xác và đáng tin cậy, dùng để đo các thông số điện (điện áp, dòng điện, công suất, tần số, v.v.). Thiết bị được sử dụng trong cả ứng dụng công nghiệp và thương mại, có màn hình LCD đa dòng lớn có đèn nền, hiển thị đồng thời bốn thông số. Khả năng giao tiếp Modbus cho phép tích hợp dễ dàng với các hệ thống giám sát năng lượng. Có thể lắp thêm các mô-đun mở rộng để tăng cường tích hợp hệ thống (đầu vào/đầu ra xung hoặc đầu ra tương tự và Ethernet).

Đặc trưng

Màn hình lớn bốn dòng, bảy chữ số (cao 9,7 mm x rộng 5 mm) với phần nhận dạng góc phần tư và biểu đồ cột để hiển thị mức công suất tức thời.
Độ chính xác cao: Loại 0.2s, 0.5s, 1.0
Giá trị THD trung bình đo được cho điện áp, dòng điện và công suất, đến hài ^{bậc 31}
Lựa chọn phép đo (hình sao hoặc hình tam giác / 3P 4W hoặc 3P 3W)
Giao tiếp Modbus qua cổng RS-485 / Ethernet
Đo lường giá trị trung bình bình phương (RMS) thực
Đèn LED hiệu chuẩn để kiểm tra độ chính xác tại chỗ.
Dải dòng điện rộng và có thể cấu hình (1-2A và 5-10A)
Dải điện áp nguồn phụ rộng, phù hợp cho cả hệ thống điện cao áp và điện áp thấp.
Ghi nhận nhu cầu tối đa
Ảnh chụp nhanh lúc nửa đêm (các giá trị) cho các thanh ghi năng lượng đã chọn
Hỗ trợ hiển thị trang Scroll Lock và 'Trang Yêu thích'
Khả năng mở rộng thông qua các mô-đun bổ sung cho đầu ra tương tự hoặc đầu vào/đầu ra xung và Ethernet.
Chế độ cài đặt được bảo vệ bằng mật khẩu.
Mô-đun cổng Ethernet giúp dễ dàng tích hợp nhiều đồng hồ đo được kết nối qua mạng RS485.

Thông số kỹ thuật

Điện
Loại kết nối	Sản phẩm thông dụng cho các ứng dụng HT3/HT4/LT4
Phạm vi điện áp đo	Điện áp 57,7 V (100V) – 240 V (415 V) AC 3 pha 4 dây (3 pha 3 dây) Sai số -30% đến +20% của V
Phạm vi nguồn điện phụ	80 – 300 V AC/DC hoặc 24 – 60 V DC (biến thể)
Phạm vi hiện tại	Có sẵn các phiên bản 1-2A và 5-10A trong cùng một biến thể (có thể cấu hình tại chỗ).
Tần số chính	50/60Hz với độ lệch ±5%
Lớp độ chính xác	0,2 giây, 0,5 giây, 1,0
Gánh nặng	Tải phụ: 3,5 VA; 8VA khi tất cả các mô-đun được kết nối. Tải mạch dòng: 1 A – 0,05VA mỗi pha, 5 A – 0,25 VA mỗi pha. Tải mạch điện áp: 0,15 VA mỗi pha.
Dòng điện quá tải ngắn hạn	20 x I _max trong 1 giây, 10 x I _max trong 3 giây, 7 x I _max trong 10 giây.
Sự tuân thủ
Tiêu chuẩn*	IS13779, IS14697, IEC62052-11, IEC62053-21, IEC62053-23, IEC62053-22, IEC61010, IEC62053-31
Cơ khí
Kích thước (Rộng x Cao x Sâu)	96 x 96 x 65 mm (không kèm mô-đun); 96 x 96 x 110 mm (kèm mô-đun) Kích thước khoét lỗ 92 x 92 mm
Cân nặng	0,5 kg (xấp xỉ)
Bao vây	FRPC

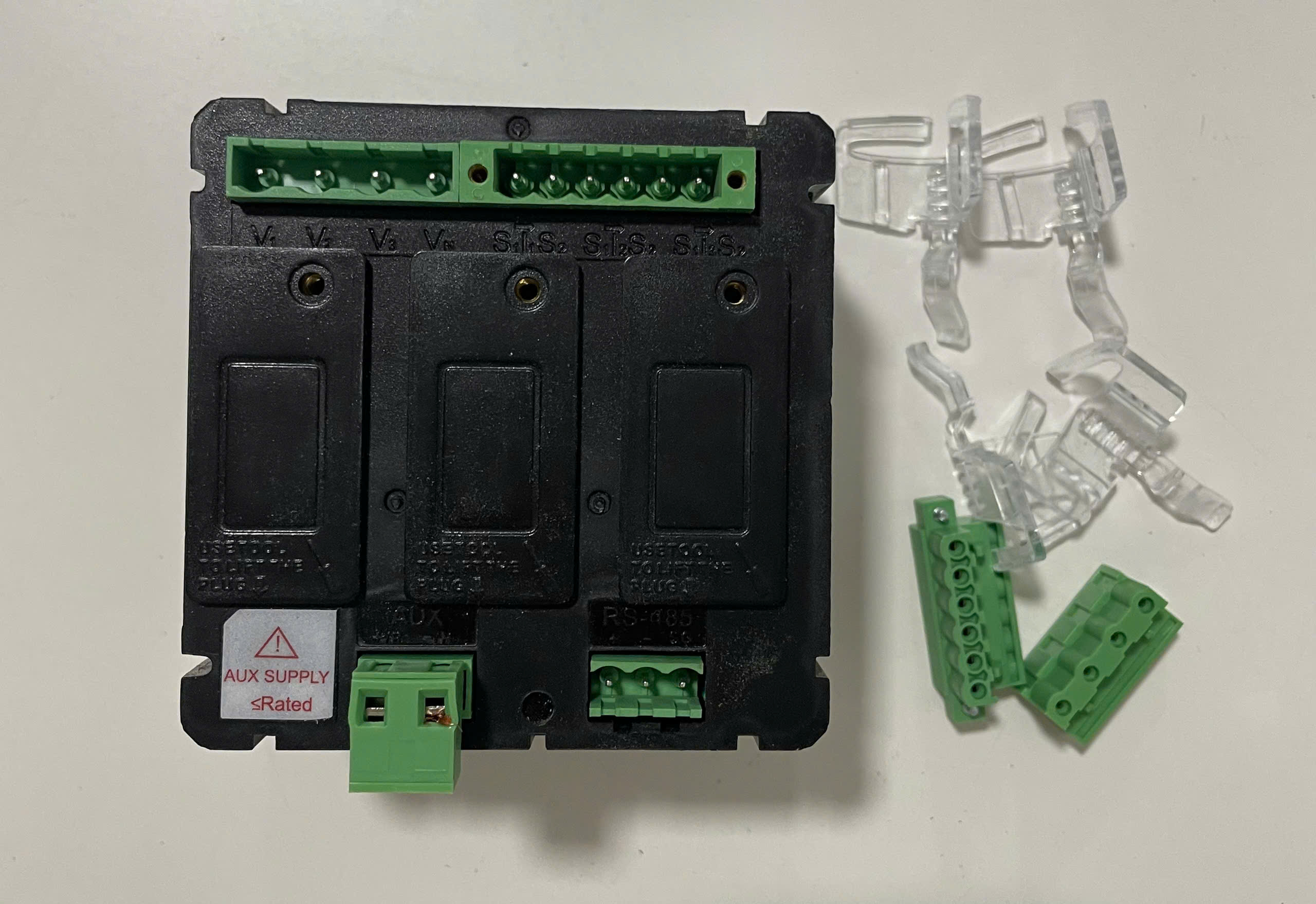

Nhà ga	Đầu nối Combicon
Kích thước dây dẫn tối đa	2,5 mm ²

Ứng dụng

Ứng dụng hệ thống đo lường phụ và quản lý năng lượng (EMS) trong thương mại và công nghiệp (bao gồm cả lĩnh vực thương mại và công nghiệp)
Hệ thống quản lý và giám sát tòa nhà (BMS)
Bảng điều khiển thiết bị đóng cắt điện cao, trung và hạ thế
Bảng điều khiển và rơle
Bảng điều khiển trung tâm nguồn (PCC)
Bảng điều khiển trung tâm động cơ (MCC)
Ngõ ra rơle và điều khiển
Hệ thống tự động hóa và giám sát nhà máy (SCADA / DAS)

Lợi ích

Giao diện dễ dàng kết nối với các thiết bị ngoại vi thông qua Modbus tích hợp (RS-485 / Ethernet)
Đầu nối có thể tháo rời để dễ dàng lắp đặt.
Hỗ trợ chẩn đoán được hiển thị trên màn hình
Thích hợp cho đấu nối hình sao hoặc hình tam giác và các ứng dụng điện áp thấp hoặc cao.
Giám sát trực tuyến tiết kiệm chi phí
Các giá trị chính và phụ của CT/PT có thể cấu hình tại hiện trường bằng các nút nhấn.
