Elite 100 and Elite 300

Giá: Liên hệ

Model:

Nhà sản xuất: SECURE

Xuất xứ: India

Danh mục: SECURE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT
Các loại đồng hồ đo đa chức năng, có khả năng cấu hình và cảnh báo kịp thời, dễ dàng lắp đặt và sử dụng.

Mô tả sản phẩm

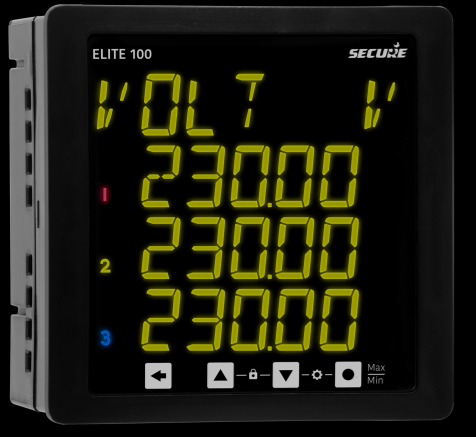

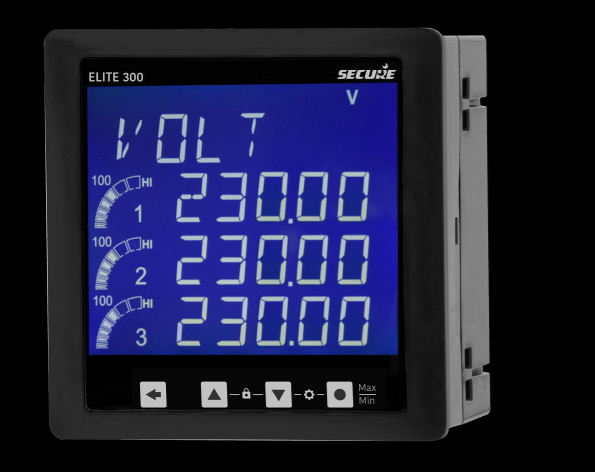

Dòng sản phẩm Elite là một loạt các đồng hồ đo điện kỹ thuật số ba pha đa đường dây, dùng để đo các thông số điện (điện áp, dòng điện, công suất, tần số, v.v.) một cách đáng tin cậy và chính xác theo giá trị RMS thực. Sản phẩm phù hợp cho các ứng dụng công nghiệp và thương mại, có hai loại màn hình hiển thị: màn hình LED (Elite 100) và màn hình LCD (Elite 300), với tùy chọn giao tiếp MODBUS, đầu ra xung hoặc đầu ra cảnh báo.

Đặc trưng

Màn hình LED/LCD bốn dòng hiển thị chữ số, bảy chữ số cho năng lượng và năm chữ số cho các thông số tức thời.
Đo lường đáng tin cậy và chính xác
Ngưỡng cảnh báo do người dùng cấu hình cho các tham số khác nhau.
Cơ chế truyền dẫn độc đáo để chấm dứt dòng điện
Nguồn điện phụ AC/DC dải rộng
Mức độ bảo vệ cao
Hiển thị giá trị tối thiểu và tối đa
Đo THD cho điện áp và dòng điện, lên đến 31 sóng hài.
Giám sát dòng điện và nhu cầu điện năng
Tùy chọn cho giao tiếp RS-485, đầu ra xung hoặc đầu ra báo động.
Đo lường giá trị trung bình bình phương (RMS) thực
Chế độ cài đặt được bảo vệ bằng mật khẩu
Lắp đặt tại chỗ để cấu hình dây dẫn (3P 3W / 3P 4W)
Tự động điều chỉnh đơn vị cho điện áp, dòng điện, công suất và năng lượng.
Hỗ trợ tính năng Scroll Lock
Các thanh ghi Modbus có thể cấu hình để dễ dàng tích hợp (chỉ dành cho các biến thể Modbus)

Thông số kỹ thuật

Điện
Loại kết nối	Sản phẩm thông dụng cho các ứng dụng 1P2W / 3P3W / 3P4W
Điện áp
Phạm vi điện áp đo	Từ 20 V đến 500 V
Dải điện áp danh nghĩa (U,)	57,5 V đến 240 V (pha đến trung tính). 100 V đến 415 V (pha đến pha)
Quá điện áp	150% của U„ liên tục
Hiện hành
Phạm vi đo dòng điện	50 mA đến 6A
Dải dòng điện định mức (I)	1 A hoặc 5 A
Quá tải	150% của I, liên tục
Dải tần số	45 đến 65 Hz
Hệ số công suất	Độ trễ 01 – Unity – Độ dẫn 0.1 (cho I và U)
Phạm vi nguồn điện phụ	Điện áp xoay chiều/một chiều từ 40 đến 300 V
dòng điện ngắn hạn	120 A trong 1 giây
Hệ số nhiệt độ	Điện áp, dòng điện: 0,05% / °C
Cơ khí
Kích thước viền	96 x 96 x 55 mm (70,8 mm bao gồm cả đầu nối đỗ xe)
Phần cắt bảng	92 x 92 mm
Sức chịu đựng	+0,5mm
Cân nặng	Khoảng 320 gram
Bao vây	Polycarbonate chống cháy (theo tiêu chuẩn UL 94 VO)
Nhà ga
Điện áp/phụ trợ	Đầu nối Combicon: cáp lên đến 2,5 mm'
Hiện hành	Kết nối CT xuyên suốt: cáp lên đến 2,5 mm'
Nhà ga đỗ xe cho các điểm kết thúc CT (tùy chọn)	Đầu nối kiểu chữ U / kiểu vòng: tối đa cáp 2,5 mm.
Ngõ ra kỹ thuật số / RS-485 / ngõ ra báo động	Đầu nối Combicon: cáp lên đến 2,5 mm'
Trưng bày
Số dòng	4 dòng
Số chữ số	7 chữ số cho các thông số năng lượng, 5 chữ số cho các thông số tức thời
Độ phân giải năng lượng	Độ phân giải lên đến 0,01

Ứng dụng

Đo lường riêng lẻ cho mục đích thương mại và công nghiệp
Ứng dụng Hệ thống Quản lý Năng lượng (EMS)
Hệ thống quản lý và giám sát tòa nhà (BMS)
Tủ điện cao và trung thế
Bảng điều khiển trung tâm điện (PCC)
Bảng điều khiển trung tâm động cơ (MCC)
Bảng phân phối LV
Bảng điều khiển và rơle
Hệ thống tự động hóa và giám sát

Lợi ích

Nhiều thông số điện trong một thiết bị duy nhất
Lắp đặt nhanh chóng và dễ dàng với thiết kế đấu nối xuyên suốt độc đáo (với tải trọng tối thiểu).
Sản phẩm đơn lẻ phù hợp với nhiều ứng dụng bảng điều khiển khác nhau, thông qua cấu hình tại chỗ.
Ngõ vào phụ rộng rãi giúp thiết bị phù hợp với nhiều tình huống lắp đặt khác nhau.
Cảnh báo hiển thị trên màn hình để giám sát các thông số quan trọng.
Các phím cảm ứng thân thiện với người dùng giúp dễ dàng truy cập và cấu hình màn hình.
Giao tiếp Modbus (tùy chọn) để tích hợp hệ thống.
