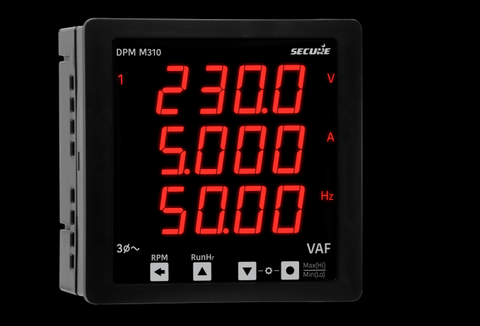

DPM (Digital panel meters)

Giai đoạn

AC một pha

AC ba pha

Trưng bày

Đèn LED một hàng

Màn hình LCD một dòng

Đèn LED một hàng

Ba dòng

DẪN ĐẾN

Ba dòng

Màn hình LCD

Kích thước

96 x 96

96 x 48

96 x 96

96 x 48

72 x 72

96 x 96

96 x 48

96 x 96

96 x 96

DPM96

DPM48

DPM96

DPM48

DPM72

DPM96

DPM48

DPM96

DPM96

Tham số

Dòng điện xoay chiều

I100

I150

I300

I310

I360

Điện áp xoay chiều

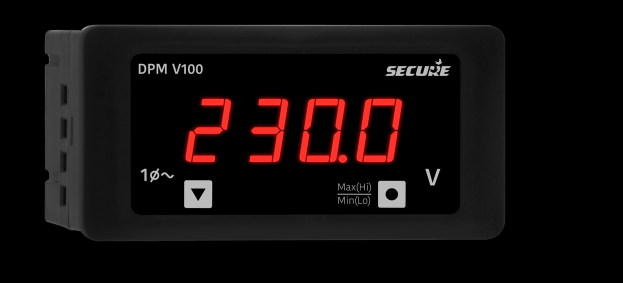

V100

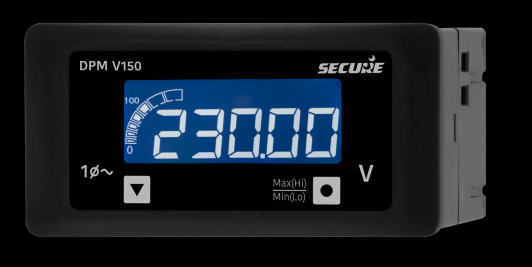

V150

V300

V310

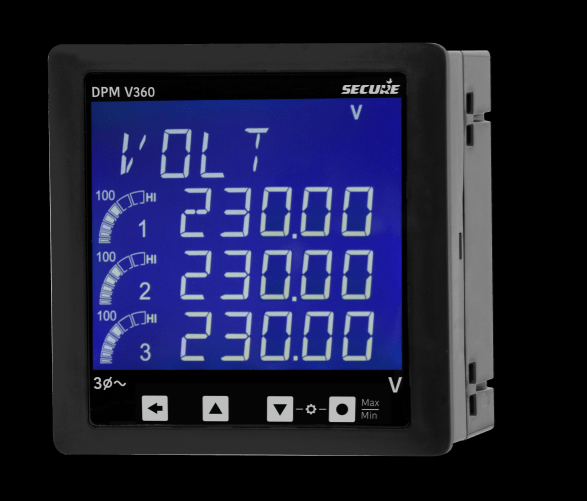

V360

Công suất tác dụng

W100

W150

–

W310

W360

Công suất phản kháng

–

–

–

R310

R360

Hệ số công suất

–

–

–

P310

P360

Tính thường xuyên

F100

F150

–

–

–

Năng lượng chủ động với Modbus

–

–

E300

–

–

Đồng hồ đo điện áp – dòng điện – tần số

–

–

–

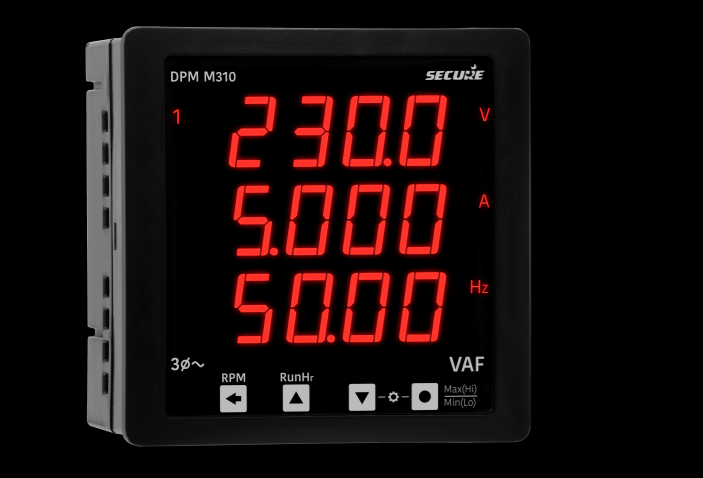

M310

M360

Đo lường DC

Điện áp DC

V200

–

–

–

–

Dòng điện một chiều

I200

–

–

–

–

Điện

Một pha

Ba pha

DẪN ĐẾN

Màn hình LCD

DẪN ĐẾN

Màn hình LCD

Loại kết nối

1 pha 2 dây (ứng dụng dòng điện xoay chiều)

1 Pha 2 Dây / 3 Pha 3 Dây /

3 pha 4 dây

Vôn kế

Phạm vi điện áp đo

Từ 20 V đến 500 V

Dải điện áp danh nghĩa

57,5 V đến 240 V (pha đến trung tính) | 100 V đến 415 V (pha đến pha)

Quá điện áp

150% U n liên tục

Ampe kế

Phạm vi đo dòng điện

Từ 50 mA đến 6 A

Dải dòng điện định mức (I n )

1 A hoặc 5 A

Quá tải

150% liên tục

Dòng điện quá tải ngắn hạn

120 A trong 1 giây

Công suất tác dụng

Dải điện áp đo: 5 V đến 500 V. Điện áp (U n ): 57,5 ​​V đến 240 V (pha đến trung tính), 100 V đến 415 V (pha đến pha)

Dải điện áp đo: 20 V đến 500 V. Điện áp (U n ): 57,5 ​​V đến 240 V (pha đến trung tính), 100 V đến 415 V (pha đến pha)

Dải đo dòng điện: 50 mA đến 6 A, Dòng điện (I n ): 1 A hoặc 5 A

Công suất phản kháng

–

Về công suất tác dụng

Hệ số công suất

–

Độ trễ 0.1 – Unity – Độ dẫn 0.1 (cho I n và U n )

Dải tần số

45 đến 65 Hz

Vôn kế DC

Điện áp DC từ 1 đến 250 V

Sai số cho phép: ±20% của V DC

Ampe kế DC

Giá trị shunt ngoài có thể cấu hình:

-150 mV … 0 … +150 mV

Sai số cho phép: +20% đối với đầu vào shunt

Phạm vi cung cấp phụ trợ

Điện áp xoay chiều/một chiều từ 40 đến 300 V

Lớp độ chính xác

Điện áp, dòng điện

±0,5% FS

Tính thường xuyên

±0,1 Hz

Công suất tác dụng

±0,5% FS (ở hệ số công suất bằng 1)

Công suất phản kháng

–

±0,5% FS

Hệ số công suất

–

±0,005

Năng lượng

–

Lớp 1.0

(theo tiêu chuẩn IEC 62053-21)

–

Vôn kế DC

±0,2% FS

–

–

Ampe kế DC

±0,2% FS

–

–

Hệ số nhiệt độ

Điện áp, dòng điện : 0,05% / ºC

Gánh nặng

Mạch điện áp

Mạch điện

1 A:

Nguồn cung cấp phụ trợ

Nguồn cấp phụ (với -RS485)

–

–

(chỉ phiên bản khác)

–
