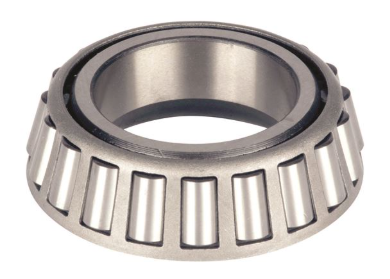

Ca trong vòng bi 9285-20024 bằng thép

Giá: Liên hệ

Model: 9285-20024

Nhà sản xuất: TIMKEN

Xuất xứ: China

Danh mục: TIMKEN

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Mô tả sản phẩm

Đây là loại ổ bi côn cơ bản và được sử dụng rộng rãi nhất. Nó bao gồm hai bộ phận chính có thể tách rời: cụm côn (vòng trong) và chén (vòng ngoài). Thông thường, chúng được lắp đặt theo cặp đối diện nhau trên một trục.

Thông số kỹ thuật

Kích thước chính

Mã số bộ phận hình nón	9285
Chán)	3 trong76,2 mm
Chiều rộng vòng trong (B)	1,8125 inch46,038 mm
Đánh giá tải trọng hướng tâm động - 1 triệu vòng quay (C1) ¹	79300 lbf353000 N
Đánh giá tải trọng hướng tâm động - 90 triệu vòng quay (C90) ²	20600 lbf91400 Bắc
Hệ số K ³	0,82

Các chiều không gian khác

Cân nặng	18,74 lb8,502 kg
Vị trí trung tâm hiệu quả ⁴	0 trong0 mm
Bán kính bo tròn trục tối đa ⁵	0,14 inch3.600 mm
Đường kính vai đỡ trục - Mặt trước (da)	3,5 inch89 mm
Đường kính vai đỡ trục - Mặt sau (db)	4,37 inch111 mm
Vị trí lồng so với BF (Aa)	0,33 inch8,4 mm
Vị trí lồng so với FF (Ab)	0,18 inch4,6 mm

Xếp hạng

Đánh giá trục động - 90 triệu vòng quay (Ca90) ⁶	24900 lbf111000 N
Xếp hạng tải trọng hướng tâm tĩnh (CO)	74200 lbf330000 N

Các yếu tố

Yếu tố G1	102,5
Yếu tố G2	16.1
Hệ số hình học (Cg) ⁷	0,0984
