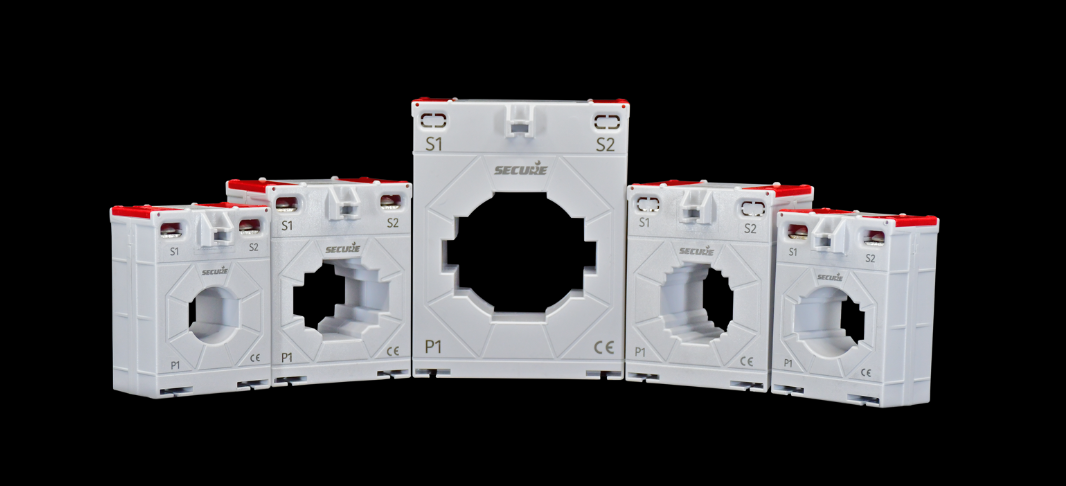

Biến áp dòng điện hạ thế

Giá: Liên hệ

Model:

Nhà sản xuất: SECURE

Xuất xứ: India

Danh mục: SECURE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Mô tả sản phẩm

Dòng sản phẩm biến dòng (CT) đáng tin cậy và chính xác dành cho các ứng dụng đo lường điện áp thấp trong công nghiệp, thương mại và dân dụng. Dòng sản phẩm CT là một thành phần thiết yếu của hệ thống đo lường AC, được thiết kế để hoạt động tối ưu với các thiết bị bảng điều khiển, bộ chuyển đổi và đồng hồ đo năng lượng. Các CT này được sản xuất theo quy trình đảm bảo chất lượng nghiêm ngặt của nhà máy, hoàn toàn tuân thủ các tiêu chuẩn hiện hành (IEC: 61869-2 & IS: 16227-2). Dòng sản phẩm bao gồm các CT cho dòng điện sơ cấp từ 30 A đến 4000 A và dòng điện thứ cấp 5A / 1 A.

Đặc trưng

Đa dạng các loại giá trị dòng điện định mức của hệ thống, kích thước thanh dẫn, chiều rộng vỏ và kích thước lỗ.
Có nhiều tùy chọn lắp đặt khác nhau như lắp đặt trên tường, lắp đặt trên cáp, lắp đặt trên thanh dẫn điện, v.v.
Nắp đầu nối có thể bịt kín bằng dây dẫn
Nắp đầu nối có bản lề
Đầu nối có vít M4, với chức năng kết nối kép, cho phép tiếp cận từ cả hai phía của máy biến áp.
Cặp đầu nối thứ hai có thể được sử dụng để nối tắt biến dòng trước khi ngắt kết nối.

Thông số kỹ thuật

Tiêu chuẩn áp dụng	IEC-61869-1&2 / IS 16227 phần 1&2
Trường hợp	Polycarbonate, loại chống cháy được phân loại theo tiêu chuẩn UL 94V-0.
Sự liên quan	Hai điểm kết nối ở mỗi bên với vít M4
Lớp cách điện	E
Điện áp hệ thống	Điện áp tối đa 720 V
Điện áp thử nghiệm	4KV 50 Hz trong 1 phút
Tần số hoạt động	50 Hz / 60 Hz
Xếp hạng chính	Từ 30 A đến 4000 A
Đầu ra phụ được đánh giá	5 A / 1 A
Mức gánh nặng được đánh giá (VA)	1, 1.25, 1.5, 2.5, 3.75, 5, 7.5, 10, 12.5, 15, 20, 30, 45, 60
Độ chính xác	0.2, 0.2S, 0.5, 0.5S dùng cho đo lường trong phòng thí nghiệm/điện năng và đo lường thương mại, 1 dùng cho đo lường thông thường.
Nhiệt độ môi trường xung quanh	-25°C đến +40°C
Nhiệt độ bảo quản	-50°C đến +80°C
Dòng điện ngắn mạch nhiệt (Ith)	60 lần vào/1 giây (Tối đa 100kA/1 giây)
Dòng điện ngắn mạch động (Idyn)	2,5 x Ith
Hệ số an toàn của thiết bị (FS)	2,5, 5, 10

Ứng dụng

Bảng điều khiển, bộ truyền động và tủ điện
Trung tâm điều khiển động cơ
Trung tâm điều khiển điện
Dùng để lắp đặt trên thanh dẫn điện và biến đổi các dòng điện sơ cấp khác nhau.
dòng điện vào tiêu chuẩn thứ cấp 5 A hoặc 1 A

Lợi ích

Đầu nối kép để cố định mối nối ngắn mạch CT
Nắp bảo vệ đầu nối an toàn cho ngón tay, ngăn ngừa điện giật ngoài ý muốn.
Dễ dàng lắp đặt
Cấp độ bảo vệ IP-20
Polycarbonate chống cháy (theo tiêu chuẩn UL 94 V0)
