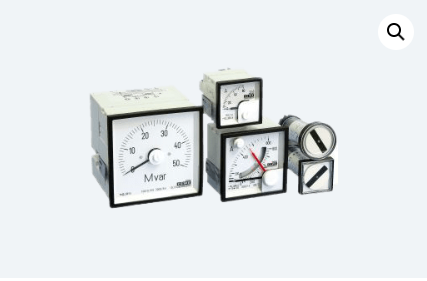

Analogue Panel Instruments

Giá: Liên hệ

Model:

Nhà sản xuất: SECURE

Xuất xứ: India

Danh mục: SECURE

HỖ TRỢ KHÁCH HÀNG

74 Trịnh Đình Thảo, Phường Tân Phú, Thành phố Hồ Chí Minh, Việt Nam
0909.057.026(Zalo) - Mr. Phúc
info@pumptech.vn

THỐNG SỐ KĨ THUẬT

Mô tả sản phẩm

Chúng tôi cung cấp đầy đủ các loại đồng hồ đo tương tự và đồng hồ bảng điều khiển để sử dụng trong các hệ thống điều khiển và đo lường. Dòng sản phẩm bao gồm các cơ cấu điện trở chuyển động và điện trở cuộn dây chuyển động với nhiều định dạng, thang đo và kích thước khác nhau. Tất cả các đồng hồ bảng điều khiển của chúng tôi đều bền chắc, chính xác và được chế tạo từ vật liệu chất lượng cao để đảm bảo tuổi thọ sử dụng lâu dài. Ampe kế, vôn kế và công suất kế có sẵn với nhiều thang đo khác nhau và có thể được tùy chỉnh thêm cho các ứng dụng đặc biệt.

Đặc trưng

Các kích thước tiêu chuẩn của mặt trước: 48x48, 72x72 và 96x96 mm
Phạm vi tỷ lệ: góc phần tư (90°), hình tròn (240°) và cạnh bên
Có nhiều tùy chọn vị trí lắp đặt khác nhau: ngang, dọc hoặc nghiêng.
Các lớp phủ và vật liệu bảo vệ tùy chọn để sử dụng trong môi trường nhiệt đới
Chỉ số bảo vệ chống xâm nhập IP 54 trên toàn bộ dòng sản phẩm (có tùy chọn IP 65)
Phạm vi nhiệt độ rộng: -25 °C đến +50 °C
Vạch chia màu đỏ có thể điều chỉnh cho đồng hồ đo có thang đo góc phần tư
Có sẵn các mẫu để đo dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC).
Các thông số đo được: Dòng điện, Điện áp, Tần số, Công suất (công suất tác dụng hoặc phản kháng), Hệ số công suất, Nhu cầu tối đa (dòng điện).
Đồng bộ hóa (máy đo đồng bộ kim chỉ, vôn kế kép hoặc máy đo tần số kép)

Thông số kỹ thuật

Các dụng cụ đo bằng sắt chuyển động: Ampe kế và vôn kế AC
Loại thang đo	Góc phần tư (90°)
Kích thước bảng điều khiển phía trước	48×48, 72×72 hoặc 96×96 mm
Tính tuyến tính từ	Từ 20% đến 100% phạm vi hoạt động đầy đủ
Tính thường xuyên	50 đến 60 Hz (mặc định)
Phạm vi đo	13 mẫu có dải dòng điện từ 250 mA đến 60 A (cộng thêm 1 A hoặc 5 A thông qua biến áp dòng điện) và 13 mẫu khác có dải điện áp từ 6 V đến 800 V (cộng thêm 100 V hoặc 110 V thông qua biến áp điện áp).
Khả năng quá tải	1.2x Un liên tục, 2x Un trong 5 giây, 2x In liên tục, 10x In trong 10 giây. Ampe kế hoạt động bằng CT: 50x In trong 1 giây.
Dụng cụ đo cuộn dây chuyển động: Ampe kế và vôn kế DC
Loại thang đo	Góc phần tư (90°), hình tròn (240°) hoặc theo cạnh (70°)
Kích thước bảng điều khiển phía trước	48×48, 72×72 hoặc 96×96 mm (thang đo góc phần tư hoặc hình tròn) 48×24, 72×24 hoặc 96×48 mm (thang đo cạnh)
Tính tuyến tính	Đầy đủ các loại
Tính thường xuyên	50 đến 60 Hz (mặc định)
Phạm vi đo
Thang đo góc phần tư	30 mẫu có dải điện áp từ 100 μA đến 25 A \| 22 mẫu có dải điện áp từ 60 mV đến 600 V
Thang đo hình tròn	26 mẫu có dải dòng điện từ 600 mA đến 25 A \| 22 mẫu có dải điện áp từ 60 mV đến 600 V
Thang đo theo chiều ngang	23 mẫu có dải điện áp từ 100 μA đến 1 A \| 16 mẫu có dải điện áp từ 1 V đến 600 V
Khả năng quá tải	1.2x Un liên tục, 2x Un trong 5 giây, 2x In liên tục, 10x In trong 10 giây
Dụng cụ đo cuộn dây chuyển động: Ampe kế và vôn kế AC
Loại thang đo	Góc phần tư (90°), hình tròn (240°) hoặc theo cạnh (70°)
Kích thước bảng điều khiển phía trước	48×48, 72×72 hoặc 96×96 mm (thang đo góc phần tư hoặc hình tròn)
Tính tuyến tính	Đầy đủ các loại
Tính thường xuyên	50 đến 60 Hz (mặc định)
Phạm vi đo
Thang đo góc phần tư	18 mẫu có dải dòng điện từ 400 mA đến 1 A (cộng thêm 1 A hoặc 5 A thông qua biến áp dòng điện) 12 mẫu có dải điện áp từ 6 V đến 600 V (cộng thêm 110 V thông qua biến áp điện áp)
Thang đo hình tròn	16 mẫu có dải dòng điện từ 1 mA đến 1 A (cộng thêm 1 A hoặc 5 A thông qua biến áp dòng điện) 12 mẫu có dải điện áp từ 6 V đến 600 V (cộng thêm 110 V thông qua biến áp điện áp)
Khả năng quá tải	1.2x Un liên tục, 2x Un trong 5 giây, 2x In liên tục, 10 In trong 10 giây

Ứng dụng

bảng thiết bị đóng cắt cao áp và hạ áp
Bảng điều khiển và rơle
Bảng điều khiển trung tâm điện (PCC)
Bảng điều khiển trung tâm điều khiển động cơ (MCC)
Bàn thử nghiệm
Thiết bị phòng thí nghiệm

Lợi ích

Dễ dàng lắp đặt với cơ chế gắn gài.
Các thiết kế dụng cụ đã được kiểm chứng về chất lượng và độ tin cậy cao.
Dòng sản phẩm đầy đủ phục vụ cho nhiều ứng dụng khác nhau.
Tiêu thụ điện năng thấp
Không cần thêm lớp chắn từ tính.
